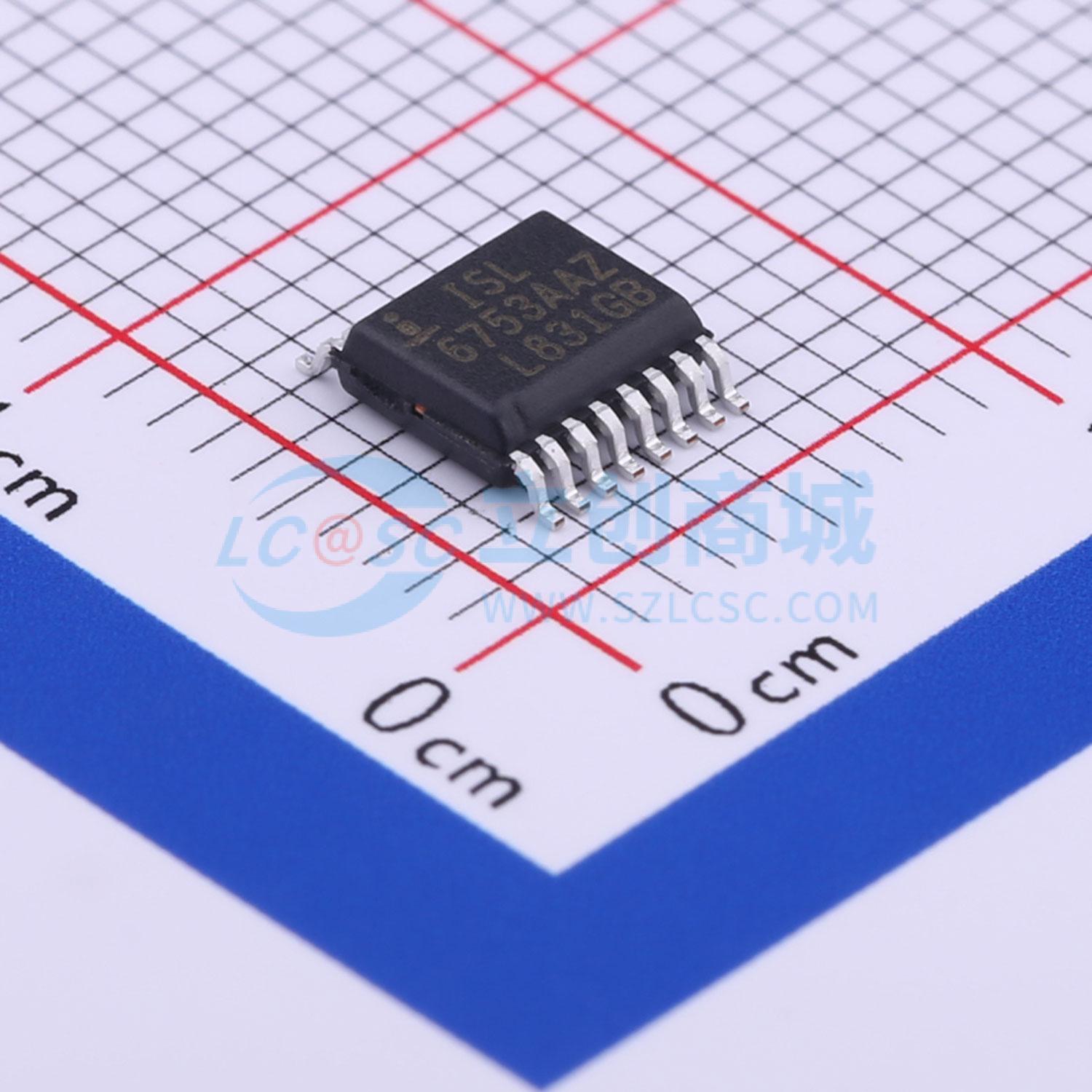

温馨提醒：图片仅供参考，商品以实物为准
ISL6753AAZA-T
零电压开关（ZVS）全桥脉宽调制（PWM）控制器
- 描述
- ISL6753是一款高性能、引脚数少的零电压开关（ZVS）全桥PWM控制器。与ISL6551一样，它通过以固定50%的占空比驱动上桥FET，同时对下桥FET进行后沿调制并设置可调谐振开关延迟来实现ZVS操作。与更为常见的移相控制方法相比，该算法在引脚数更少的封装中，以更低的复杂度实现了相当的效率，并改善了过流和轻载性能
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL6753AAZA-T
- 商品编号
- C382018
- 商品封装
- QSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.113克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 工作电压 | 9V~20V | |
| 开关频率 | 165kHz~201kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃@(TA) | |
| 拓扑结构 | 全桥式 | |
| 开关管(内置/外置) | 外置 |
商品概述
ISL6753是一款高性能、引脚数少的零电压开关（ZVS）全桥PWM控制器。与ISL6551类似，它通过以固定50%的占空比驱动上桥FET，同时对下桥FET进行后沿调制并设置可调谐振开关延迟来实现ZVS操作。与更为常见的移相控制方法相比，该算法在引脚数更少的封装中，以较低的复杂度实现了相当的效率，并改善了过流和轻载性能。 这种先进的BiCMOS设计具有低工作电流、可调振荡器频率高达2MHz、可调软启动、内部过温保护、精确的死区时间和谐振延迟控制以及短传播延迟等特点。此外，多脉冲抑制功能可确保在可能出现脉冲跳跃的低占空比情况下实现交替输出脉冲。
商品特性
- 用于ZVS操作的可调谐振延迟
- 电压或电流模式操作
- 3%电流限制阈值
- 175μA启动电流
- 电源欠压锁定（UVLO）
- 可调死区时间控制
- 可调软启动
- 可调振荡器频率高达2MHz
- 误差放大器参考电压在电源、负载和温度变化时具有严格容差
- 5MHz增益带宽积（GBWP）误差放大器
- 可调逐周期峰值电流限制
- 快速电流检测到输出延迟
- 70ns前沿消隐
- 多脉冲抑制
- 缓冲振荡器锯齿波输出
- 内部过温保护
- 提供无铅加退火工艺产品，符合ELV、WEEE和RoHS标准
应用领域
- ZVS全桥转换器
- 电信和数据通信电源
- 无线基站电源
- 文件服务器电源
- 工业电源系统
