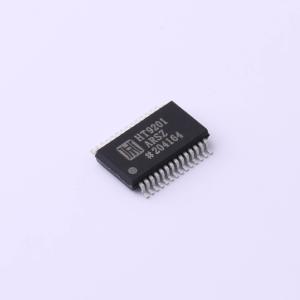

HT9201ARSZ

一款完整的双通道、20 MSPS、10 位 CMOS 模数转换器（ADC）。专为需要两个 ADC 紧密匹配的应用（如通信应用中的 I/Q 通道）进行了优化。20 MHz 的采样率和较宽的输入带宽可覆盖窄带和扩频通道。集成了两个 10 位、20 MSPS 的 ADC、两个输入缓冲放大器、一个内部电压基准和多路复用数字输出缓冲器。

每个 ADC 的输入端都集成了一个同时采样的采样保持放大器。模拟输入采用缓冲设计；在大多数应用中无需外部输入缓冲运算放大器。这些 ADC 采用多级流水线架构实现，性能精确，保证无漏码。ADC 的输出连接到多路复用数字输出缓冲器。

采用先进的低成本 CMOS 工艺制造，可在 2.7 V 至 5.5 V 的单电源下工作，功耗为 215 mW（3 V 电源时）。输入结构可接受单端或差分信号，在高达 10 MHz 的奈奎斯特输入频率及以上范围内提供出色的动态性能。

• 完整的双匹配 ADC
• 低功耗：215 mW（+3 V 电源）
• 单电源：2.7 至 5.5 V
• 差分非线性误差：0.4 LSB
• 片上模拟输入缓冲器
• 片上基准
• 信噪比：57.8 dB
• 有效位数超过 9 位
• 无杂散动态范围：–73 dB
• 保证无漏码

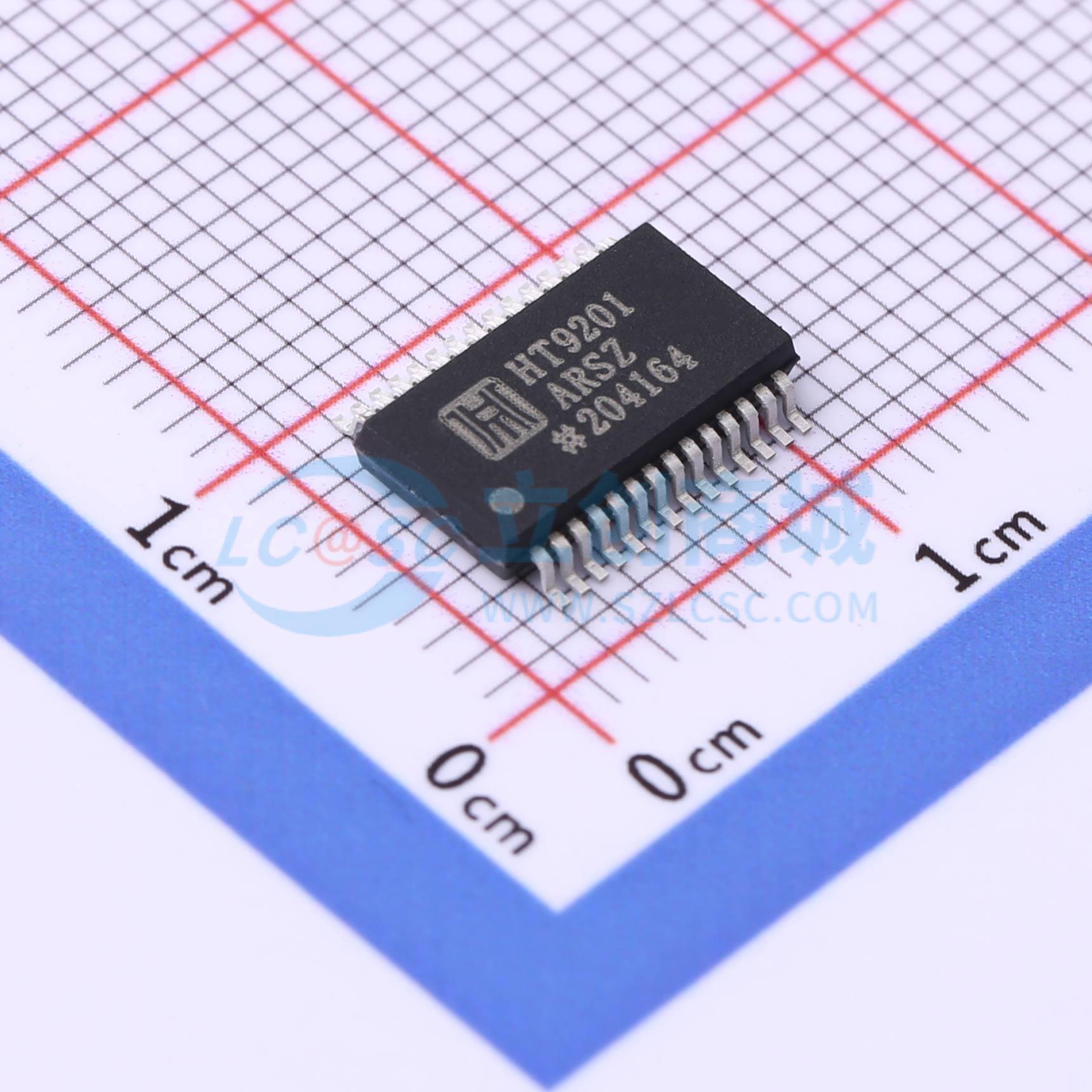

• 28 引脚 SSOP 封装
