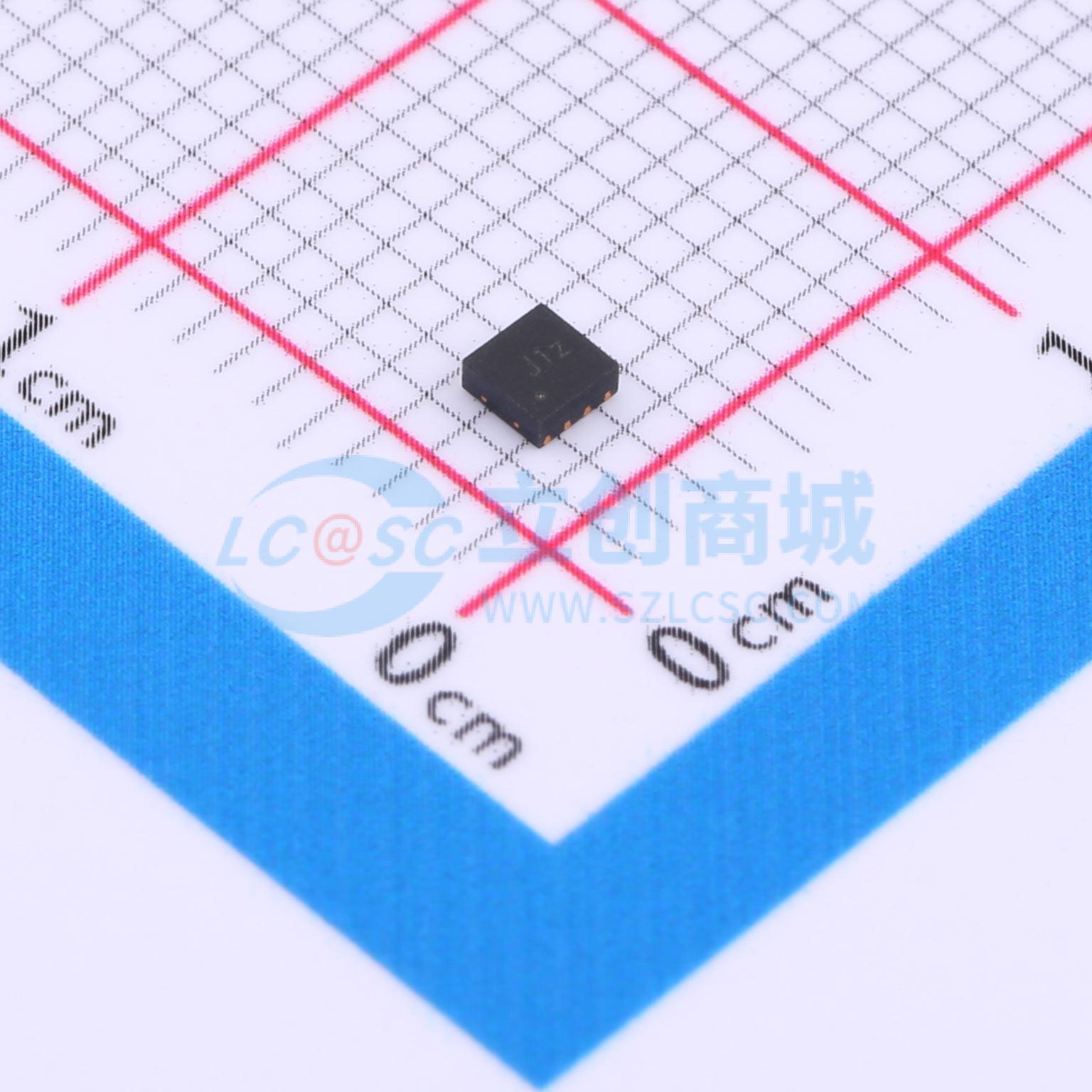

温馨提醒：图片仅供参考，商品以实物为准
HT8837CRDZ
HT8837CRDZ
- 描述
- 1A/11V 低电压H桥驱动
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT8837CRDZ
- 商品编号
- C3019558
- 商品封装
- DFN-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | - | |
| 峰值电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~7V | |
| 导通电阻 | 1Ω | |
| 静态电流(Iq) | 5nA | |
| 工作温度 | -40℃~+85℃ |
商品概述
HT8837C器件提供了一套集成型电机驱动器解决方案，主要面向照相机、消费类产品、玩具以及其他低电压和电池供电类运动控制应用。此器件能够驱动一个直流电机或其他诸如螺线管的器件。输出驱动器模块由配置为H桥的N沟道功率MOSFET组成，用以驱动电机绕组。一个内部电荷泵被用来生成所需的栅极驱动电压。 HT8837C器件可以提供高达1A的输出电流。该器件的电机电源电压为0至11V，其控制逻辑工作电源轨为1.8V至5V。 HT8837C器件有一个PWM (IN/IN)输入接口。此外，还提供用于过流保护、短路保护、欠压闭锁和过热保护的内部关断功能。 The HT8837C device is an H-bridge driver that can drive one DC motor or other devices like solenoids. The outputs are controlled using a PWM interface (IN1/IN2). A low-power sleep mode is included, which can be enabled using the nSLEEP pin. This device greatly reduces the component count of motor driver systems by integrating the necessary driver FETs and FET control circuitry into a single device. In addition, the HT8837C device adds protection features beyond traditional discrete implementations: undervoltage lockout, overcurrent protection, and thermal shutdown.
商品特性
- 独立的H桥电机驱动直流电机或其他负载
- 低MOSFET导通电阻：HS + LS 1Ω
- 1A最大驱动电流
- 工作电源电压范围：0V至11V
- 标准脉宽调制 (PWM) 接口 (IN1/IN2)
- 低功耗休眠模式，休眠电流最大值仅为120nA
- nSLEEP引脚
- 小型封装尺寸
- 8晶圆级小外形无引线 (WSON)（带外露散热焊盘）
- 2.0mm×2.0mm
- 保护特性
- VCC欠压闭锁 (UVLO)
- 过流保护 (OCP)
- 热关断 (TSD)
应用领域
- 摄像机
- 数字单镜头反光 (DSLR) 镜头
- 消费类产品
- 玩具
- 机器人技术
- 医疗设备
