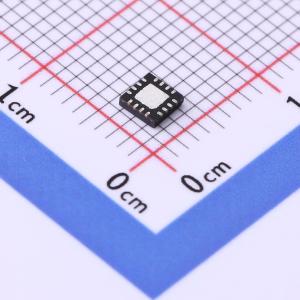

温馨提醒：图片仅供参考，商品以实物为准
HT74563ARQZ
实时时钟模块（I²C总线）
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- I2C接口的实时时钟
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT74563ARQZ
- 商品编号
- C3019559
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振 | 外置 | |
| 闹钟输出 | 有 | |
| 静态电流(Iq) | 400nA |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 320mW | |
| 功能特性 | 告警功能；可编程时钟输出 | |
| 工作电压 | 1.3V~5.5V | |
| 工作电流 | 35uA | |
| 工作温度 | -40℃~+85℃ |
商品概述
HT74563A 串行实时时钟是一款低功耗时钟/日历芯片，具备可编程方波输出功能。地址和数据通过两线双向总线进行串行传输。该时钟/日历可提供秒、分、时、星期、日期、月份和年份信息。月末日期会针对少于 31 天的月份自动调整，包括闰年修正。时钟以 24 小时制运行。
商品特性
- 使用外部 32.768kHz 石英晶体
- 支持 I²C 总线的高速模式（400kHz）
- 具备时间（时/分/秒）和日历（年/月/日/星期）计数功能（BCD 码）
- 可编程方波输出信号
- 振荡器停止标志
- 低备用电流：在 VDD = 3.0V 且 TA = 25℃ 时，典型值为 400nA
- 工作范围：1.3V 至 5.5V
