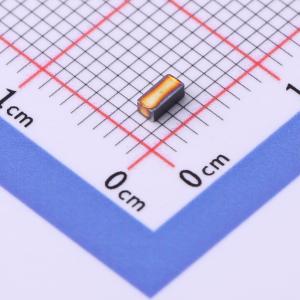

温馨提醒：图片仅供参考，商品以实物为准
W3043
芯片天线
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单极GPS、BT、WiFi
- 品牌名称
- PULSE(普思)
- 商品型号
- W3043
- 商品编号
- C3019597
- 商品封装
- 1206
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 天线类型 | - | |
| 中心频率 | 2.4GHz；1.575GHz | |
| 带宽 | 85MHz | |
| 增益 | 0.35dBi；4dBi | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 功率 | - | |
| 驻波比 | - | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 1.6mm | |
| 宽度 | 3.2mm | |
| 高度 | 1.1mm |
商品概述
单极GPS、BT、WiFi
适用于多种频率应用
- 选项1：GPS 1.575GHz
- 选项2：WiFi 2.4-2.485GHz
紧凑尺寸 W X L X H：(3.2 X 1.6 X 1.1 毫米) 轻重量 (33 毫克) 完全兼容SMD 卷带和卷盘包装
应用：
- GPS
- 蓝牙
- WLAN
- WiFi
- BLE
- IEEE 802.11a/b/g/n
- ZigBee
- IEEE 802.15.4
- 2.4 GHz ISM频段系统
电气规格：
- 天线类型：单极
- 频率选项1 @ GPS: 1565-1585MHz
- 频率选项2 @ Wifi: 2400-2485MHz
- 标称阻抗：50Ω
- 辐射模式：全向
- 回波损耗：-15 / -12 dB
- 增益：2.1 / 4.5 dBi
- 效率：38 / 45 %
- 极化：垂直
机械规格：
- 尺寸：3.2 X 1.6 X 1.1 毫米
- 重量：0.03 克
- 湿度敏感等级（MSL）：1
环境规格：
- 工作温度：-40~85℃
- 存储温度：-40~85℃
- 符合RoHS标准：是
天线特性：
- 端子1：馈电/支撑，0.62 X 1.36 毫米
- 端子2：馈电/支撑，0.62 X 1.36 毫米
- 天线是对称的。端子1或端子2中的任何一个都可以作为馈电/支撑
电路板特性：
- 端子1：馈电，0.8 X 1.60 毫米
- 端子2：机械支撑垫，0.8 X 1.60 毫米
回流焊接工艺建议：
- 加热方式：受控热风对流
- 预热阶段平均温升速率：2.5 ℃/s
- 浸泡时间：2-3 分钟
- 回流阶段最大温升速率：3℃/s
- 温度高于217℃的时间：最多60秒
- 温度高于230℃的时间：最多50秒
- 温度高于250℃的时间：最多10秒
- 回流峰值温度：260℃持续5秒
- 冷却阶段最大降温速率：-5℃/s
包装：
- 卷带和卷盘包装
- 每卷3000个天线，每箱10卷，每外箱2箱（60000个天线）
应用领域
- GPS
- 蓝牙
- 无线局域网
- 无线网络
- 低功耗蓝牙
- IEEE 802.11a/b/g/n
- ZigBee
- IEEE 802.15.4
- 2.4 GHz ISM频段系统
