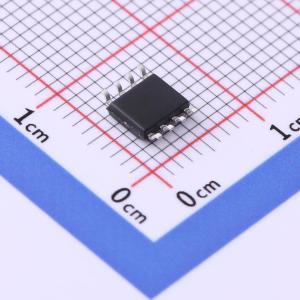

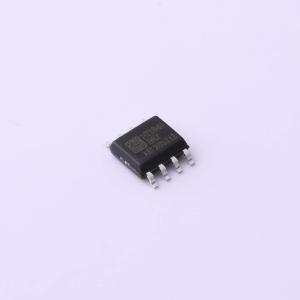

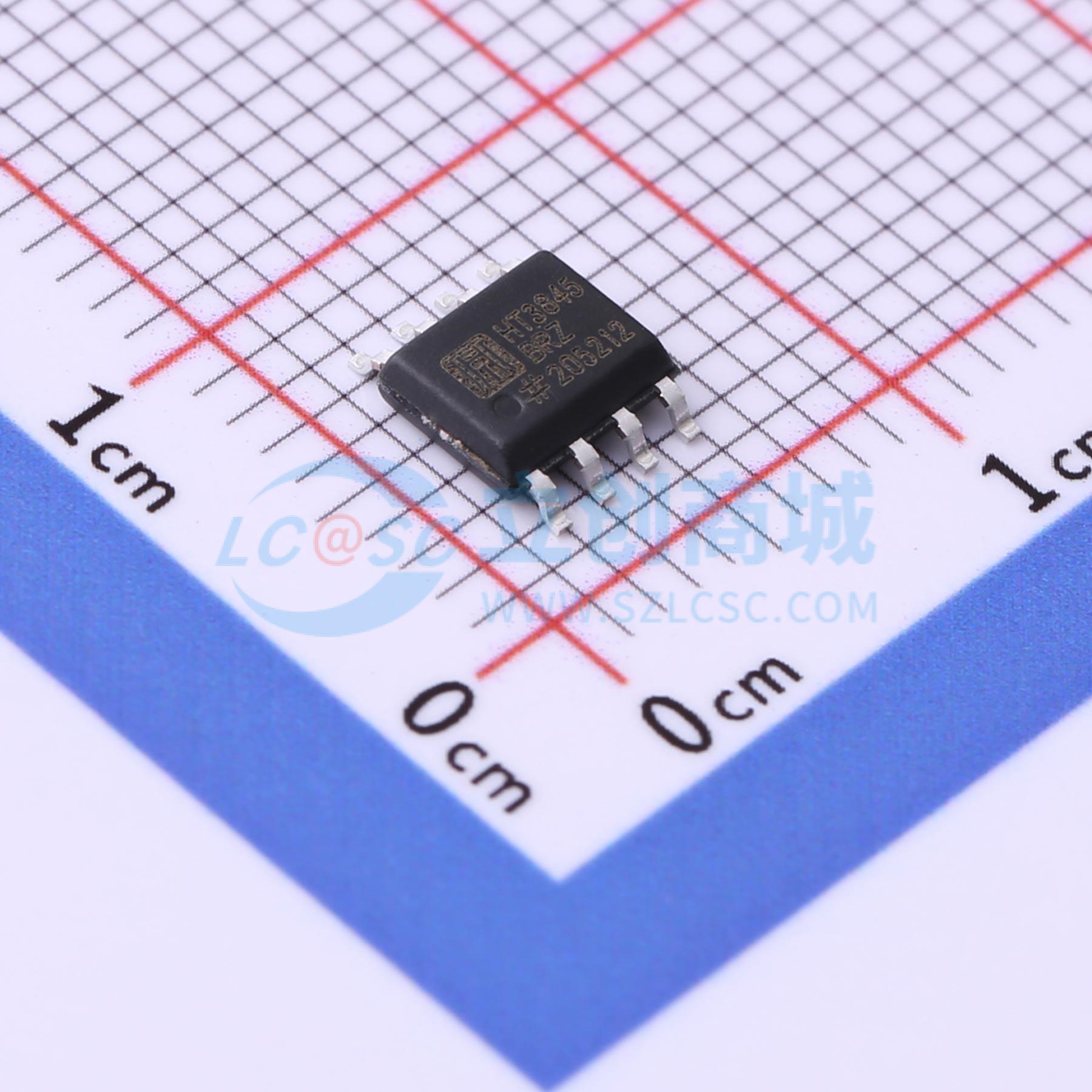

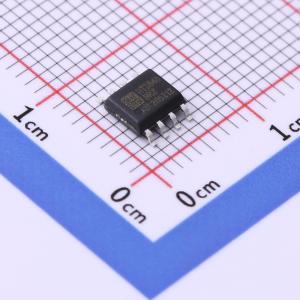

温馨提醒：图片仅供参考，商品以实物为准

HT3845BRZ

高性能电流模式控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 500Khz高性能的电流模式PWM控制器
品牌名称: HTCSEMI(海天芯)
商品型号: HT3845BRZ
商品编号: C3019549
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

HT3844B、HT3845B系列是高性能固定频率电流模式控制器。它们专为离线和直流 - 直流转换器应用而设计，为设计师提供了一种使用最少外部元件的经济高效解决方案。这些集成电路具有振荡器、温度补偿基准、高增益误差放大器、电流检测比较器和高电流图腾柱输出，非常适合驱动功率MOSFET。还包括保护功能，其中包括带迟滞的输入和基准欠压锁定、逐周期电流限制、用于单脉冲计量的锁存器，以及一个触发器，该触发器每隔一个振荡器周期将输出关断，允许将输出死区时间从50%编程到70%。该系列产品有8引脚双列直插式和表面贴装（SOIC - 8）塑料封装，以及14引脚塑料表面贴装（SOIC - 14）封装。SOIC - 14封装为图腾柱输出级设有单独的电源和接地引脚。UCX844B的欠压锁定（UVLO）阈值为16V（开启）和10V（关断），非常适合离线转换器。UCX845B则针对较低的...

商品特性

微调振荡器，实现精确频率控制
振荡器频率保证为250 kHz
电流模式操作，输出开关频率可达500 kHz
输出死区时间可从50%调节至70%
自动前馈补偿
用于逐周期电流限制的锁存式PWM
带欠压锁定的内部微调基准
高电流图腾柱输出
带迟滞的欠压锁定
低启动和工作电流
这些器件无铅且符合RoHS标准
NCV前缀适用于汽车及其他需要独特产地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	开关频率	48kHz~56kHz
	输出电流	1A
	耗散功率(Pd)	702mW

	属性	参数值
	最大占空比	48%
	拓扑结构	反激式
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	0℃~+70℃
