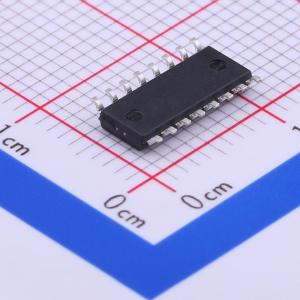

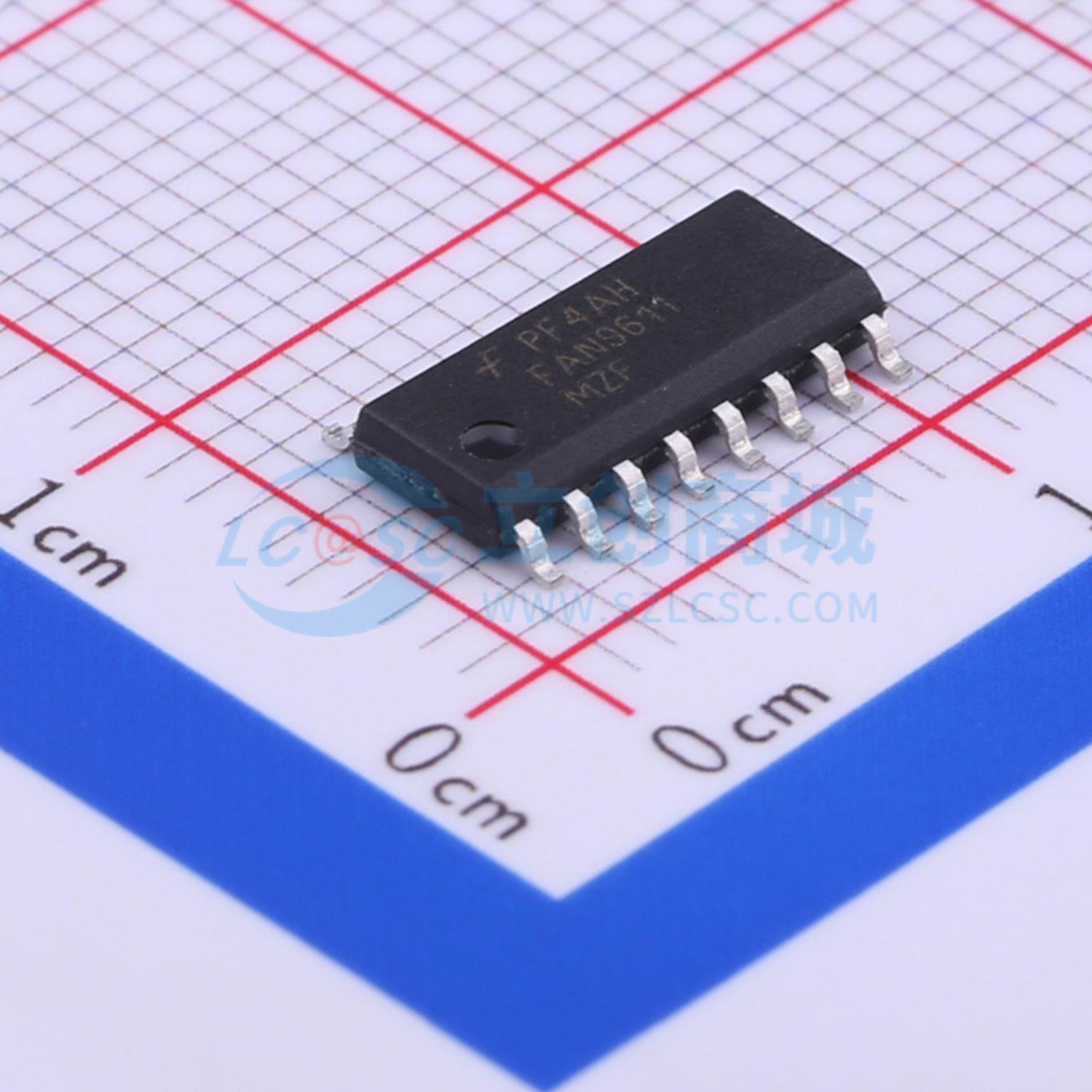

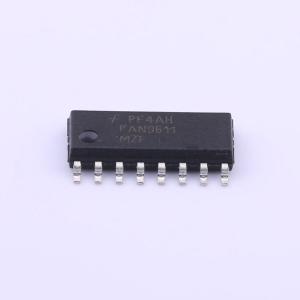

温馨提醒：图片仅供参考，商品以实物为准

FAN9611MX

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FAN9611 交错式双通道临界导通模式 (BCM) 功率因素校正 (PFC) 控制器以 180° 相位差运行两个并联的升压电源装置。交错将控制技术的最大实际功率水平从大约 300 W 扩展到 800 W 以上。连续导通模式 (CCM) 技术通常使用较大的功率水平，而与之不同，BCM 则提供升压二极管的内在零电流开关，允许使用更便宜的二极管，且不会降低能效。另外，由于波纹电流取消和高效的开关频率加倍，输入和输出滤波器可以更小。这些转换器以可变频率运行，该频率取决于负载和瞬时输入/输出电压。开关频率限制在 16.5 kHz 和 525 kHz 之间。该脉宽调制器 (PWM) 实施了电压模式控制和输入电压前馈。针对 PFC 应用配置时，慢电压调节回路可在线路周期内产生恒定开启时间运行。这种 PWM 方法结合升压转换器的 BCM 运行，提供了自动功率因数校正。该控制器提供了 10 V / 7.5 V 的偏置 UVLO、输入欠电压保护、过电流、开路反馈、输出过电压和冗余的锁存过电压保护。另外，该转换器的输出功率的限制与输入 RMS 电压无关。功率级之间的同步在所有运行条件下得以保持。
品牌名称: onsemi(安森美)
商品型号: FAN9611MX
商品编号: C380790
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

FAN9611交错式双边界传导模式（BCM）功率因数校正（PFC）控制器可使两个并联的升压功率级以180°异相方式运行。交错技术将该控制技术的实际最大功率水平从约300 W提高到超过800 W。与通常用于较高功率水平的连续传导模式（CCM）技术不同，BCM可实现升压二极管的固有零电流开关，这允许使用成本较低的二极管而不牺牲效率。此外，由于纹波电流抵消和开关频率有效加倍，输入和输出滤波器可以更小。转换器以可变频率运行，该频率是负载以及瞬时输入/输出电压的函数。开关频率限制在16.5 kHz至525 kHz之间。脉冲宽度调制器（PWM）采用带有输入电压前馈的电压模式控制。当配置用于PFC应用时，慢速电压调节环路会在一个电源周期内实现恒定导通时间运行。这种PWM方法与升压转换器的BCM运行相结合，可实现自动功率因数校正。该控制器提供10 / 7.5的偏置欠压锁定（UVLO）、输入欠压、过流、反馈开路、输出过压和冗余锁存过压保护。此外，转换器的输出功率独立于输入均方根电压进行限制。在所有运行条件下，功率级之间的同步都能得到保持。

商品特性

Sync-Lock™交错技术，可在所有条件下实现180°异相同步
轻载时自动相位禁用
死相检测保护
2.0 A灌电流、1.0 A拉电流的大电流栅极驱动器
高功率因数，低总谐波失真
带有（VIN）²前馈的电压模式控制
闭环软启动，用户可编程软启动时间以减少过冲
最小重启频率，避免可听噪声
最大开关频率钳位
带软恢复的欠压保护
反馈引脚的非锁存过压保护和过压引脚的锁存二级保护
反馈开路保护
各相的功率限制和电流保护
典型启动电流低至80 μA
适用于直流和50 Hz至400 Hz交流输入

应用领域

100 - 1000 W交流 - 直流电源
大屏幕液晶电视、等离子电视、背投电视电源
高效台式机和服务器电源
网络和电信电源
太阳能微型逆变器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	功率因数校正(PFC)控制器
	类型	PFC控制器
	工作模式	CRM
	工作电压	9V~18V
	拉电流(IOH)	1A

	属性	参数值
	灌电流(IOL)	2A
	开关频率	525kHz
	工作电流	3.7mA
	工作温度	-40℃~+125℃
