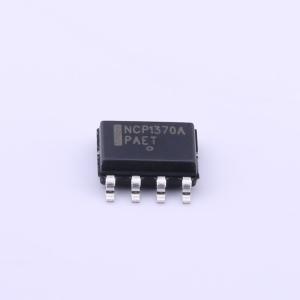

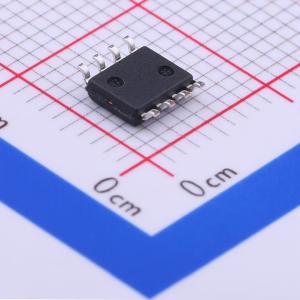

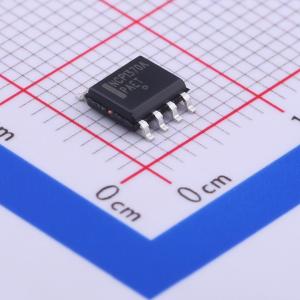

NCP1370ADR2G

NCP1370 是一种 PWM 峰值电流模式控制器，专为隔离反激式和非隔离恒流拓扑设计。该控制器采用准谐振模式工作，以提供高效率。一种新颖的控制方法使该器件能够从初级侧精确调节恒定的 LED 电流，从而消除了对次级侧反馈电路、偏置和光耦合器的需求。

该器件具有高度集成性，所需的外部元件数量最少，并且包含一系列强大的安全保护功能，以简化设计。它支持模拟调光和数字调光，可以结合使用以提高调光精度。NCP1370 具有可编程的峰值电流限制，以优化在广泛的应用中的设计兼容性，并具有低功耗的待机模式。

主要特性包括：

• 准谐振峰值电流模式控制操作
• 初级侧感应（无需光耦合器）
• 宽 VCC 范围
• 源 300 mA / 吸收 500 mA 的图腾柱驱动器，带 12V 栅极钳位
• 精确的 LED 恒流调节 ±1% 典型值
• 线路前馈以提高调节精度
• 低 LED 电流纹波
• 用于电流调节的 500 mV ±1.2% 保证电压参考
• 可编程周期峰值电流限制
• 低 VCC(on) 允许使用待机电源为器件供电
• 模拟或数字调光
• 宽温度范围 -40 至 +125°C
• 强大的保护特性，如 LED 开路保护、VCC 过压保护、次级二极管短路保护、输出短路保护、短路电流检测引脚故障检测、欠压保护、VCC 欠压锁定和热关断

NCP1370 适用于带有辅助电源的电视背光和照明等应用。

• 电视背光
• 辅助电源供电的照明
