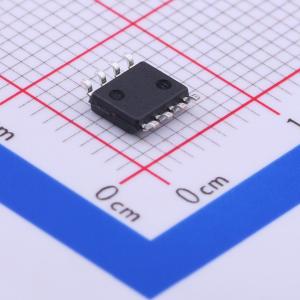

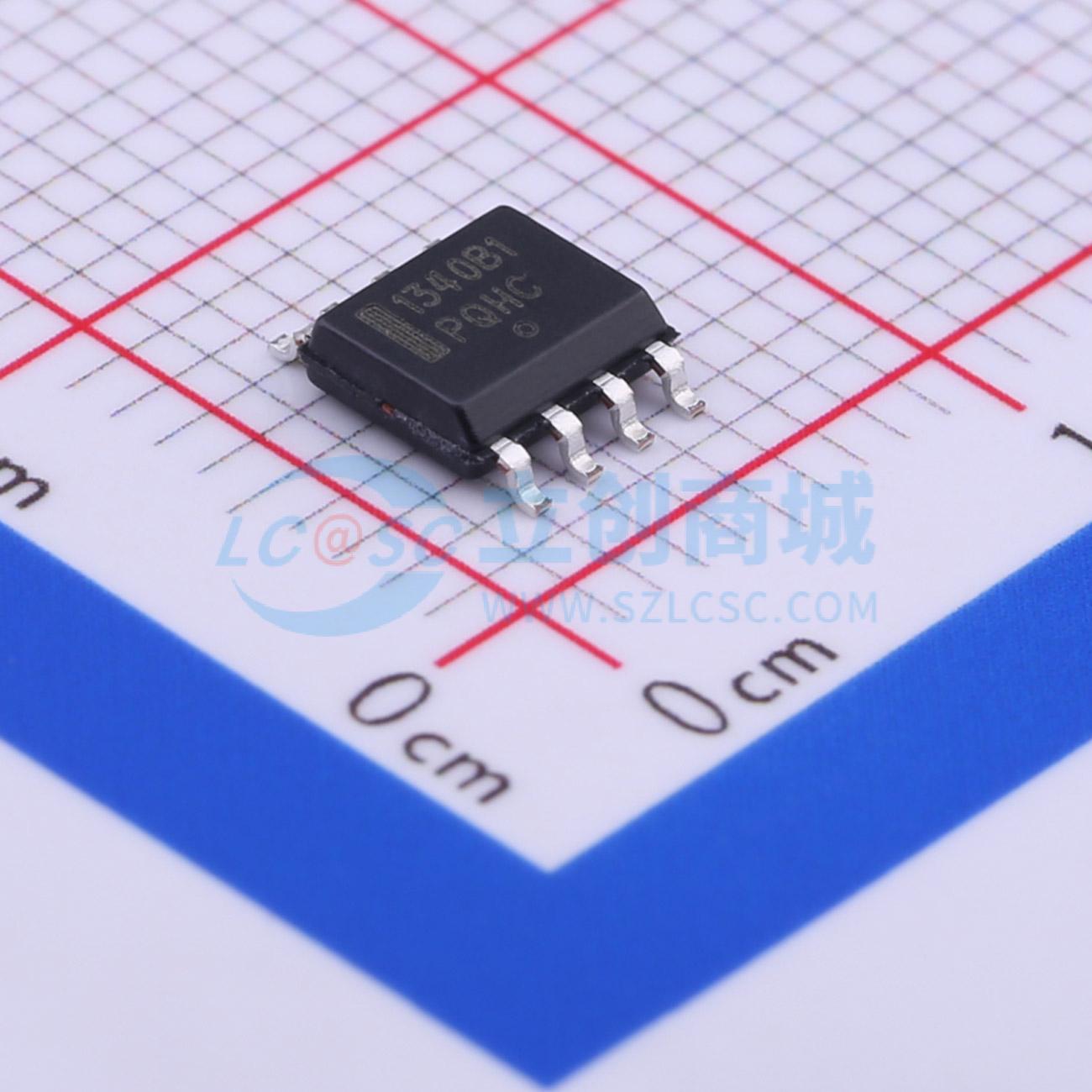

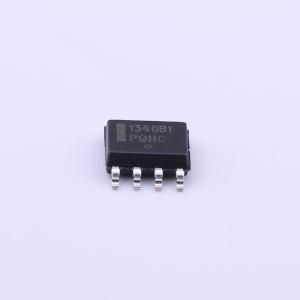

NCP1340B1DR2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1340 是一款高度集成的准谐振反激控制器，适用于设计高性能离线功率转换器。NCP1340 具有集成的有源 X2 电容器放电功能，可以实现低于 30 mW 的无负载功耗。准谐振电流模式反激级功能具有专属的谷锁闭电路，确保了稳定的谷开关。此系统可在低至第 6 个谷的情况下运行，并转换为频率折回模式以降低开关损耗。随着负载进一步降低，NCP1340 进入静音跳过模式来管理功率传递。为了帮助确保转换器耐用性，NCP1340 实施了若干关键保护功能，如内部欠电压检测、在任何输入电压下保证恒定最大输出功率的非功耗过功率保护 (OPP)、通过专门引脚实现的锁存过电压和 NTC 就绪高温保护，以及线路去除检测，可在去除线路时对 X2 电容器进行安全放电。
品牌名称: onsemi(安森美)
商品型号: NCP1340B1DR2G
商品编号: C380795
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.111克(g)

商品概述

NCP1340采用电流模式架构实现了准谐振反激式转换器，其中关断事件由峰值电流决定。在低元件数量和高成本效益是关键参数的应用中，该IC是理想之选，尤其适用于交流-直流适配器、开放式电源等。NCP1340集成了现代电源设计通常所需的所有必要组件，并带来了多项改进，如非耗散过功率保护（OPP）、欠压保护以及频率降低管理，可在整个功率范围内实现优化效率。考虑到极低待机功耗的需求，该控制器的电流消耗极低，并包含一个自动X2电容放电电路，无需在X2输入电容两端安装耗电电阻。

商品特性

集成带欠压检测的高压启动电路
集成X2电容放电功能
9 V至28 V的宽VCC范围
28 V VCC过压保护
用于绕组短路或饱和检测的异常过流故障保护
内部温度关断
带谷底锁定的谷底开关操作，实现无噪声运行
带25 kHz最低频率钳位的频率折返，提高轻载效率
带静音跳跃技术的跳跃模式，在轻载时实现最佳性能
最小化电流消耗，空载功率低于30 mW
频率抖动，降低EMI特性
基于锁存或自动恢复定时器的过载保护
可调过功率保护（OPP）
固定或可调最大频率钳位
用于严重故障情况的故障引脚，与NTC兼容，用于过温保护（OTP）
4 ms软启动定时器

应用领域

交流-直流适配器
开放式电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

其他推荐

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9V~28V

	属性	参数值
	拓扑结构	反激式
	工作温度	-40℃~+125℃@(Tj)
