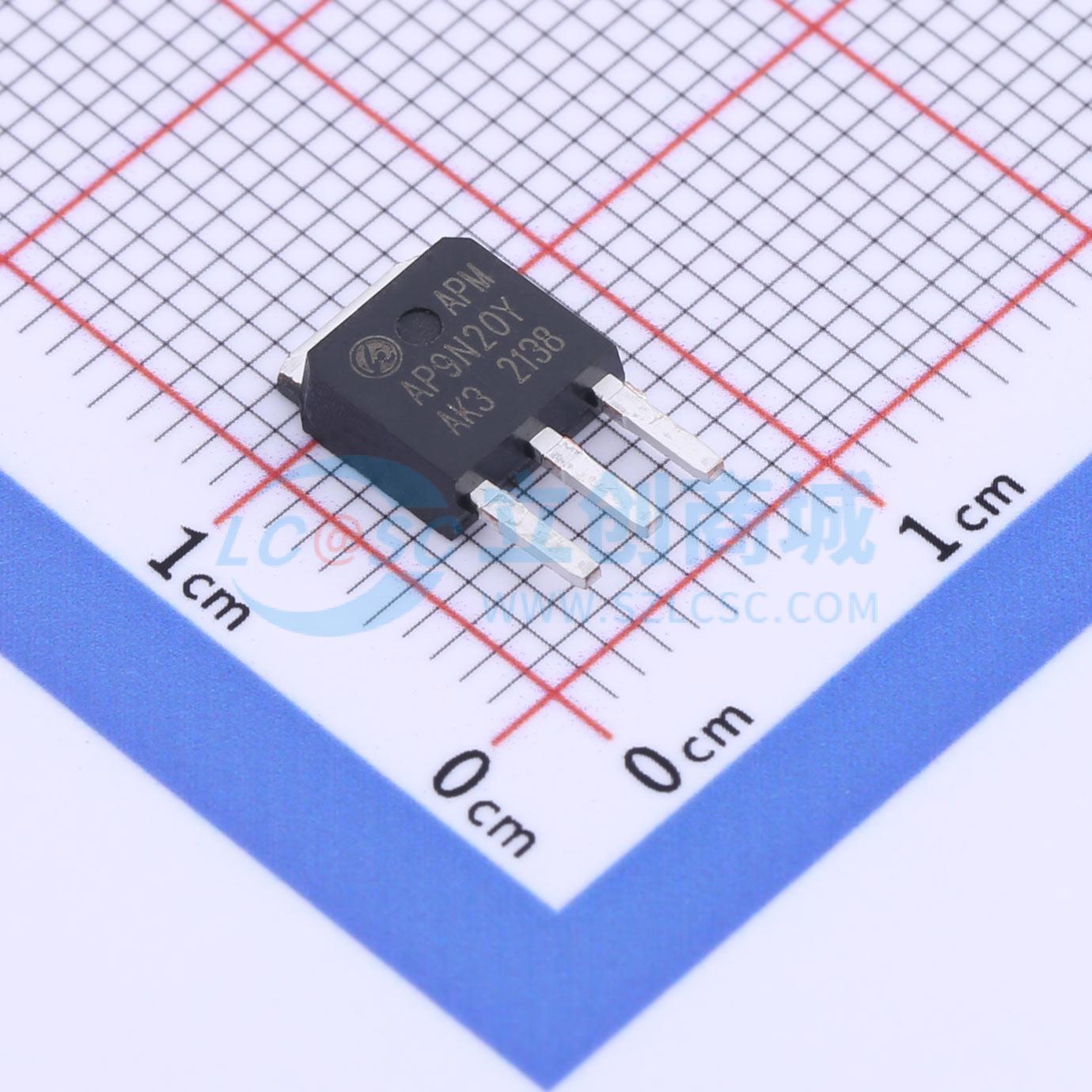

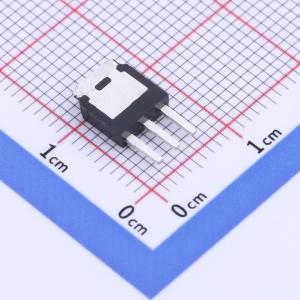

AP9N20Y
200V,电流:9A,耐压:200V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- APM(永源微电子)
- 商品型号
- AP9N20Y
- 商品编号
- C3011393
- 商品封装
- TO-251
- 包装方式
- 管装
- 商品毛重
- 1.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 230mΩ@10V,4.5A | |
| 耗散功率(Pd) | 74W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V@250uA | |
| 栅极电荷量(Qg) | 23nC@10V | |
| 输入电容(Ciss@Vds) | 684pF | |
| 反向传输电容(Crss) | 37pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
AP200N15MP采用先进的APM-SGT技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至10V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 200V,ID = 9A
- 当VGS = 10V时,RDS(ON) < 300 mΩ(典型值:230 mΩ)
应用领域
- 不间断电源(UPS)
- 功率因数校正(PFC)
