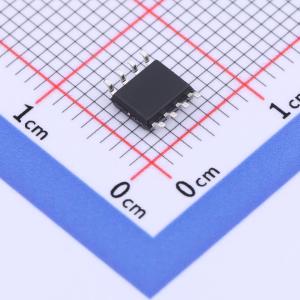

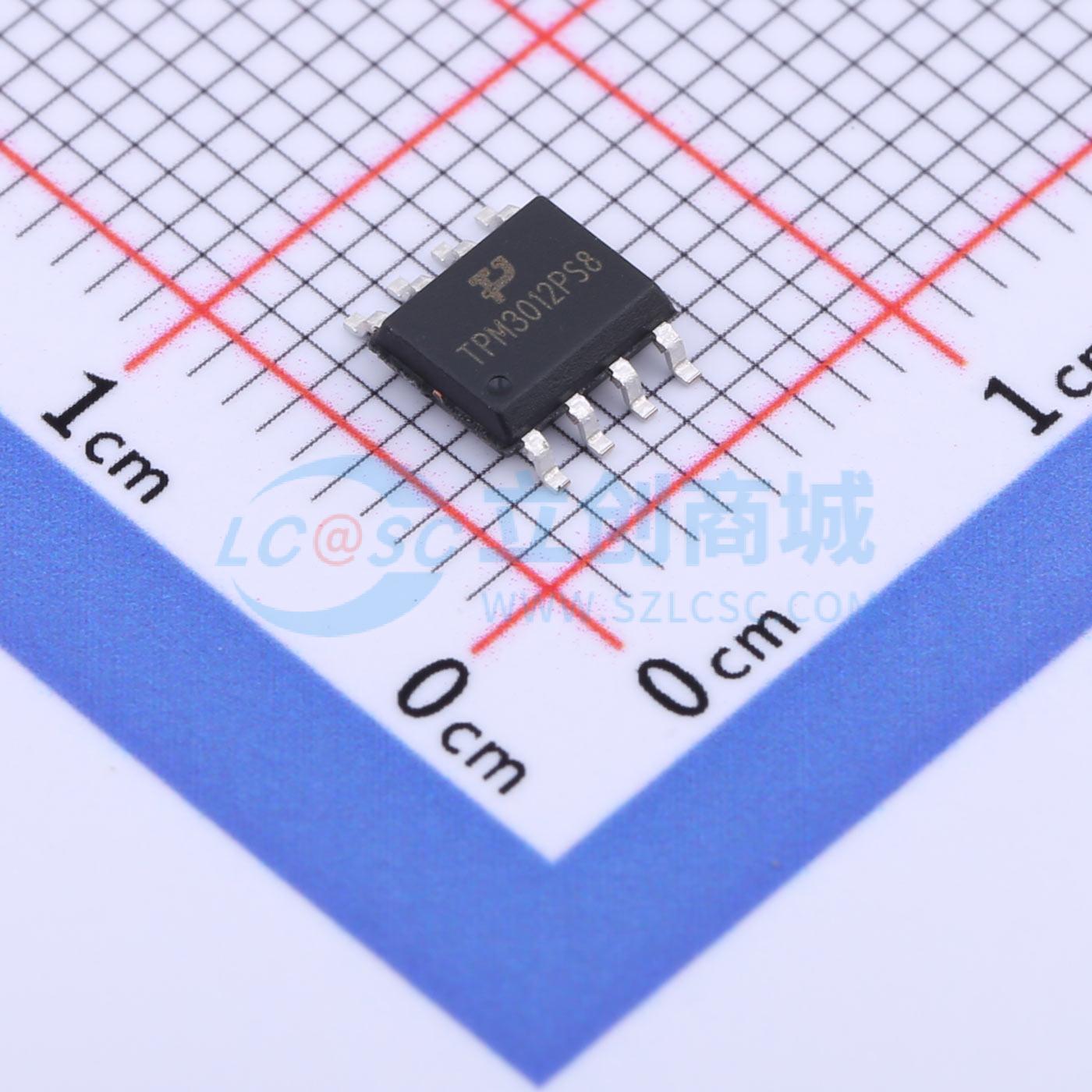

温馨提醒：图片仅供参考，商品以实物为准
TPM3012PS8
P沟道 耐压:30V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = -30V，ID = -60A。 RDS(ON) < 11mΩ（VGS = 10V 时）。应用：负载/电源开关。 接口
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM3012PS8
- 商品编号
- C3011184
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 11mΩ@10V | |
| 耗散功率(Pd) | 37W | |
| 阈值电压(Vgs(th)) | - |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22nC@4.5V | |
| 输入电容(Ciss) | 2.215nF@15V | |
| 反向传输电容(Crss) | 237pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品特性
- 漏源电压（V） = 30V
- 漏极电流 = 0.1A
- 导通电阻 < 8Ω（栅源电压 = 4V）
- 导通电阻 < 13Ω（栅源电压 = 2.5V）
