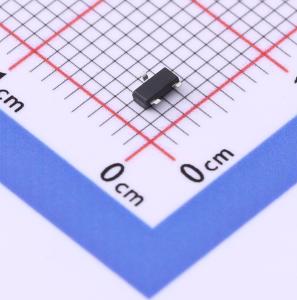

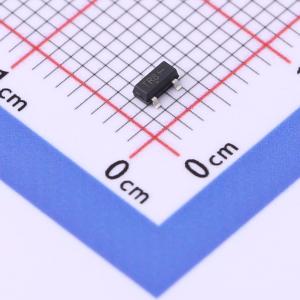

温馨提醒：图片仅供参考，商品以实物为准
TPM4003NES3
耐压:30V 电流:0.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM4003NES3
- 商品编号
- C3011192
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 500mA | |
| 导通电阻(RDS(on)) | 1.5Ω@4.5V | |
| 耗散功率(Pd) | 400mW | |
| 阈值电压(Vgs(th)) | 1.7V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 780pC@10V | |
| 输入电容(Ciss) | 40pF | |
| 反向传输电容(Crss) | 6pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 12pF |
商品特性
- 低栅极电荷Qg，驱动要求简单
- 改善了栅极、雪崩和动态dV/dt鲁棒性
- 对电容、雪崩电压和电流进行了全面表征
- 规定了有效输出电容Coss
应用领域
- 开关模式电源（SMPS）
- 不间断电源
- 高速功率开关
