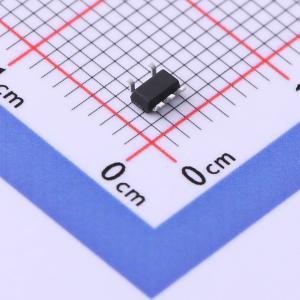

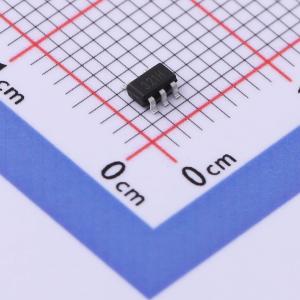

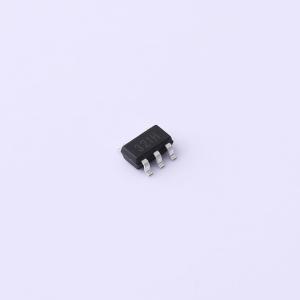

温馨提醒：图片仅供参考，商品以实物为准
LM321SN3T1G
低功耗单路运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些器件由两个独立的、高增益、内部频率补偿的运算放大器组成，设计用于在宽电压范围内的单电源下工作。如果两个电源之间的差值为 3V 至 36V，并且 VCC 比输入共模电压至少正 1.5V，也可以使用双电源供电。低电源电流消耗与电源电压的大小无关。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- LM321SN3T1G
- 商品编号
- C3011198
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | 250nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2nA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~36V | |
| 双电源(Vee~Vcc) | -20V~20V |
商品概述
这些器件由两个独立的、高增益、内部频率补偿运算放大器组成，设计用于在宽电压范围内的单电源下工作。如果两个电源之间的差值为3V至36V，且Vcc比输入共模电压至少正1.5V，也可以采用双电源供电。低电源电流消耗与电源电压的大小无关。
商品特性
- 一个内部补偿运算放大器
- 宽电源电压范围：3V至36V
- 大输出电压摆幅：0V至Vcc - 1.5V
- 低输入偏置电流
- 低输入失调电压和失调电流
- 内部频率补偿实现单位增益
- 输出短路保护
- 输入共模电压范围包括地
- SOT - 23 - 5L封装
应用领域
- 多谐振荡器
- 振荡器
- 电话交换机
- 便携式系统
