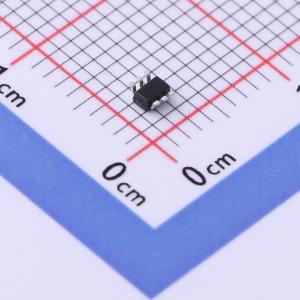

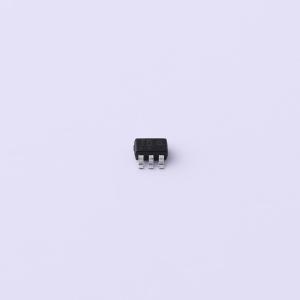

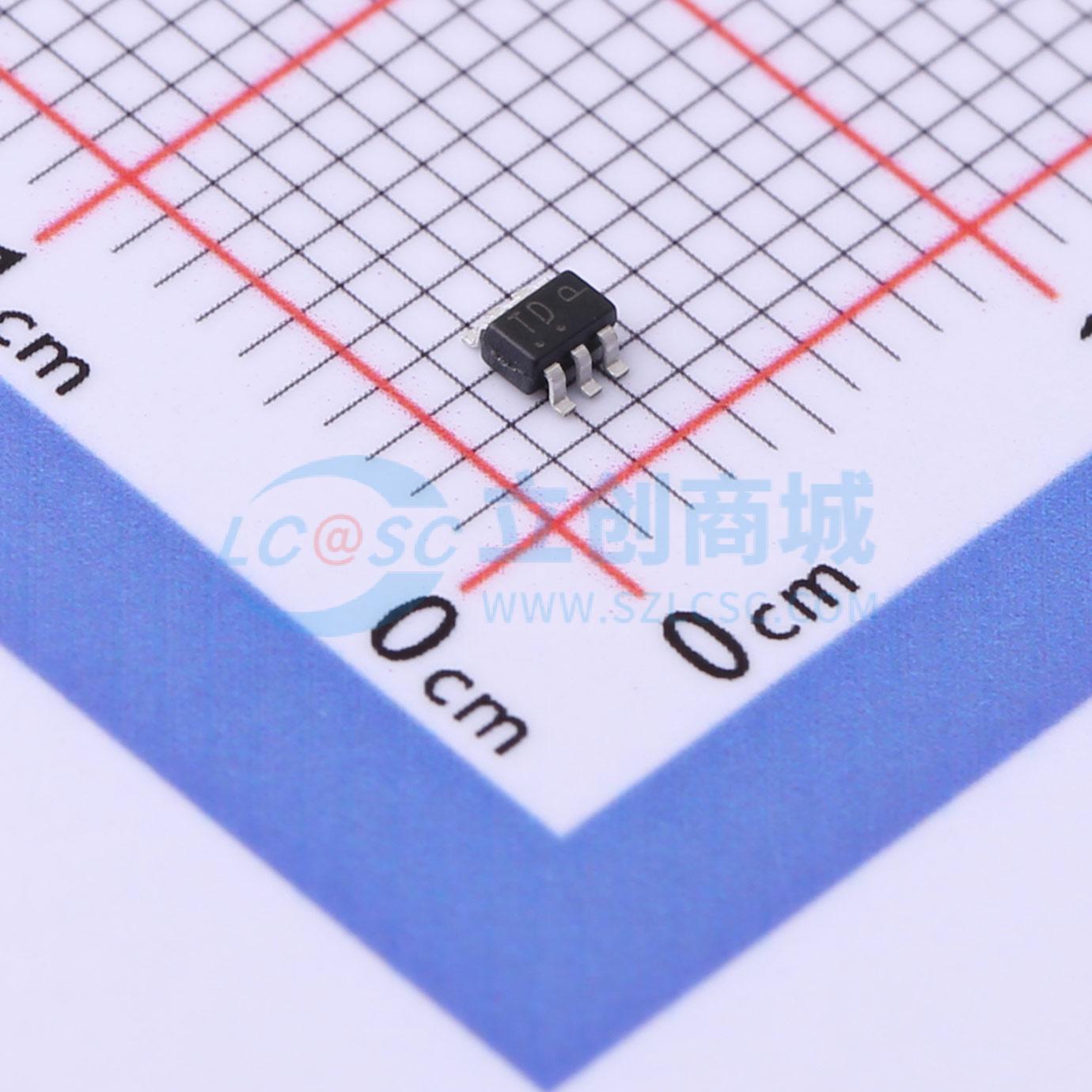

DMN2004DWK
2个N沟道 耐压:20V 电流:0.7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- DMN2004DWK
- 商品编号
- C3011186
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 700mA | |
| 导通电阻(RDS(on)) | 410mΩ@25V | |
| 耗散功率(Pd) | 100mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V@250uA | |
| 输入电容(Ciss) | 120pF | |
| 反向传输电容(Crss) | 15pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 20pF |
商品概述
第三代功率MOSFET为设计人员提供了快速开关、坚固的器件设计、低导通电阻和高性价比的最佳组合。 D²PAK是一种表面贴装功率封装，能够容纳高达HEX - 4尺寸的芯片。在现有的任何表面贴装封装中，它提供了最高的功率能力和尽可能低的导通电阻。由于其内部连接电阻低，D²PAK适用于大电流应用，在典型的表面贴装应用中可耗散高达2.0W的功率。
商品特性
- 可提供卷带包装的表面贴装形式
- 动态dV/dt额定值
- 重复雪崩额定值
- 逻辑电平栅极驱动
- 在VGS = 4 V和5 V时规定RDS(on)
- 快速开关
