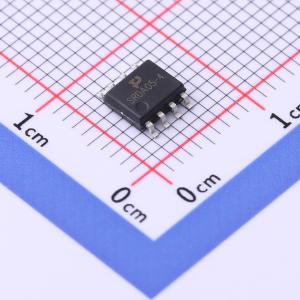

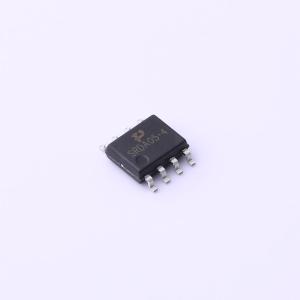

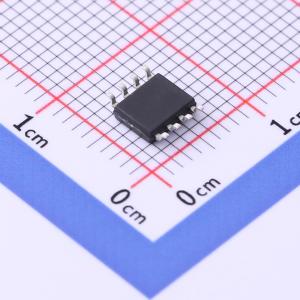

温馨提醒：图片仅供参考，商品以实物为准
SRDA05-4
低电容瞬态电压抑制器阵列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：保护四条I/O线路。低电容（最大20pF）。低工作电压：5V。低钳位电压。以共模和差模保护两条线路。符合以下标准:IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV。应用：T1/E1线卡。T3/E3和DS3接口
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SRDA05-4
- 商品编号
- C2999128
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V；12V；25V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 5pF；20pF |
商品特性
- 保护四条I/O线路
- 最大电容低（20pF）
- 工作电压低：5V
- 钳位电压低
- 以共模和差模方式保护两条线路
- 符合以下标准：
- IEC61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30 kV 接触放电：±30 kV
- IEC61000 - 4 - 5（雷击）25A（8/20 μs）
应用领域
- T1/E1线卡
- T3/E3和DS3接口
- STS - 1接口
- 10/100/1000BaseT以太网
- 机顶盒
- ISDN接口
- 低电压接口
