BL0906

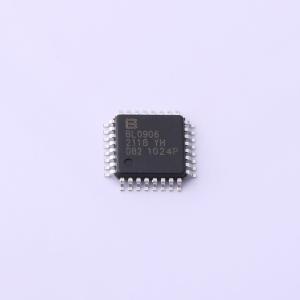

六相交流电能计量芯片 BL0906

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 六相交流电能计量芯片，可用于多路电动自行车充电桩、多路智能插座/插排、Dali2.0智慧照明等多路单相用电计量及故障检测等领域。
品牌名称: BL(上海贝岭)
商品型号: BL0906
商品编号: C2999148

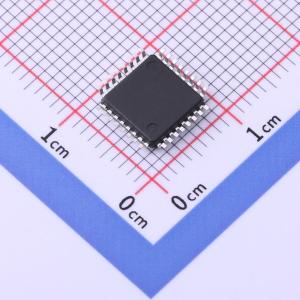

商品封装: LQFP-32(7x7)
包装方式: 托盘
商品毛重: 1.69克(g)

商品参数

商品概述

BL0906是一颗内置时钟多路免校准电能计量芯片，最多可以实现六相交流电能计量。可用于多路电动自行车充电桩、多路智能插座/插排、Dali2.0智慧照明等多路单相用电计量及故障检测等领域，具有较高的性价比。 BL0906集成了七路高精度Sigma-Delta ADC，可同时测量七路信号（电流或电压）。 BL0906采用6路电能计量模式，共用1路电压，分别与6路电流，产生6路电能计量。 BL0906能够测量电流、电压有效值、有功功率、有功电能量等参数，可输出快速电流有效值（用于漏电监控、过流保护等故障检测），以及温度检测，波形输出等功能，通过UART或高速SPI接口输出数据，能够充分满足多路充电桩及物联网设备多路用电数据采集及监控的需求。 BL0906出厂通道测量误差校准到<1%。在不校准情况下，外部使用1%精度采样电阻情况，整机测量误差小于2%。如需要满足高精度测量需求（整机误差<0.3%），则需要整机校准。

商品特性

1U6I模式，该模式共用1路电压，分别与6路电流，产生6路电能计量
有功电能的测量动态范围（5000：1）
可检测电压和电流的有效值
批次出厂增益偏差小于1%
内置波形寄存器，可以用于波形分析
漏电监控功能，可测量1mA以上漏电，响应时间最快10mS，漏电监控阈值及响应时间可设置
每路过流输出指示，过流阀值可设置，响应时间可设置
内置温度传感器，测量范围 -40度~85度，测量精度±2度，满足产品本身过温监控、室温测量等需求
内置有功、能量、电流/电压有效值等寄存器
UART /SPI输出
防潜动设计，确保无电流时噪声切除
电源掉电监测，低于2.7V时，芯片复位
内置1.2V参考电压源
内置振荡电路，时钟约8MHz
单工作电源3.3V，低功耗35mW（典型值）
LQFP32

应用领域

多路电动自行车充电桩
多路智能插座/插排
Dali2.0智慧照明等多路单相用电计量及故障检测

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电能计量芯片
	表计类型	多相电量芯片
	通道数	6
	精度	0.1%
	工作电压	3V~3.6V
	动态范围	5000:1
	接口类型	SPI；UART

	属性	参数值
	工作电流	10mA
	工作温度	-40℃~+85℃
	基准电压值	1.2V
	基准电压源温漂	20ppm/℃
	时钟频率(fc)	8MHz
	带宽(-3db)	14kHz
