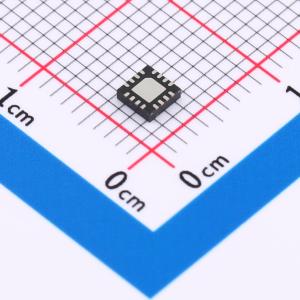

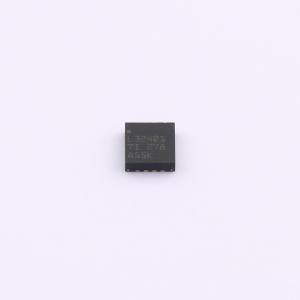

温馨提醒：图片仅供参考，商品以实物为准
LMH32401IRGTR
LMH32401IRGTR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMH32401 可编程增益差分输出高速跨阻放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH32401IRGTR
- 商品编号
- C2999213
- 商品封装
- VQFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊功能放大器 | |
| 放大器类型 | 跨阻放大器 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ |
商品概述
LMH32401 器件是一款增益可编程的单端输入转差分输出跨阻放大器，适用于光检测和测距（激光雷达）应用和激光测距系统。可以为 LMH32401 器件配置 2kΩ 或 20kΩ 增益。LMH32401 器件具有 1.5VPP 的输出摆幅，可驱动 100Ω 负载。 LMH32401 器件集成了一个 100mA 钳位电路，可以为放大器提供保护并允许器件迅速从过载输入状况中恢复。LMH32401 器件还具有一个集成式环境光消除电路，可取代光电二极管与放大器之间的交流耦合，从而节省布板空间并降低系统成本。当需要直流耦合时，可以禁用环境光消除电路。 当不使用放大器时，可以使用 EN 引脚将 LMH32401 器件置于低功耗模式，以节省电力。将放大器置于低功耗模式会使其输出引脚进入高阻抗状态。此功能允许多个 LMH32401 放大器多路复用到单个 ADC 中，EN 控制引脚将用作多路复用器选择功能。
商品特性
- 集成的可编程增益：2kΩ 或 20kΩ
- 性能：增益 = 2kΩ、CPD = 1pF：
- 带宽：450MHz
- 输入参考噪声：250nARMS
- 上升，下降时间：0.8ns
- 性能：增益 = 20kΩ、CPD = 1pF：
- 带宽：275MHz
- 输入参考噪声：49nARMS
- 上升，下降时间：1.3ns
- 集成式环境光消除
- 集成式 100mA 保护钳位
- 集成式输出多路复用器
- 宽输出摆幅：1.5V VPP
- 静态电流：30mA
- 封装：16 引脚 VQFN 和裸片
- 温度范围：–40 至 125°C
应用领域
- 机械扫描激光雷达
- 固态扫描激光雷达
- 激光测距仪
- 光学 ToF 位置传感器
- 无人机视觉
- 工业机器人激光雷达
- 移动机器人激光雷达
- 扫地机器人激光雷达
