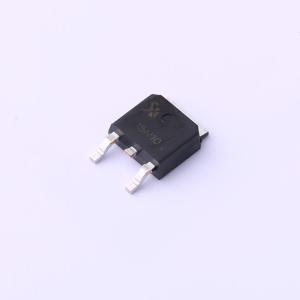

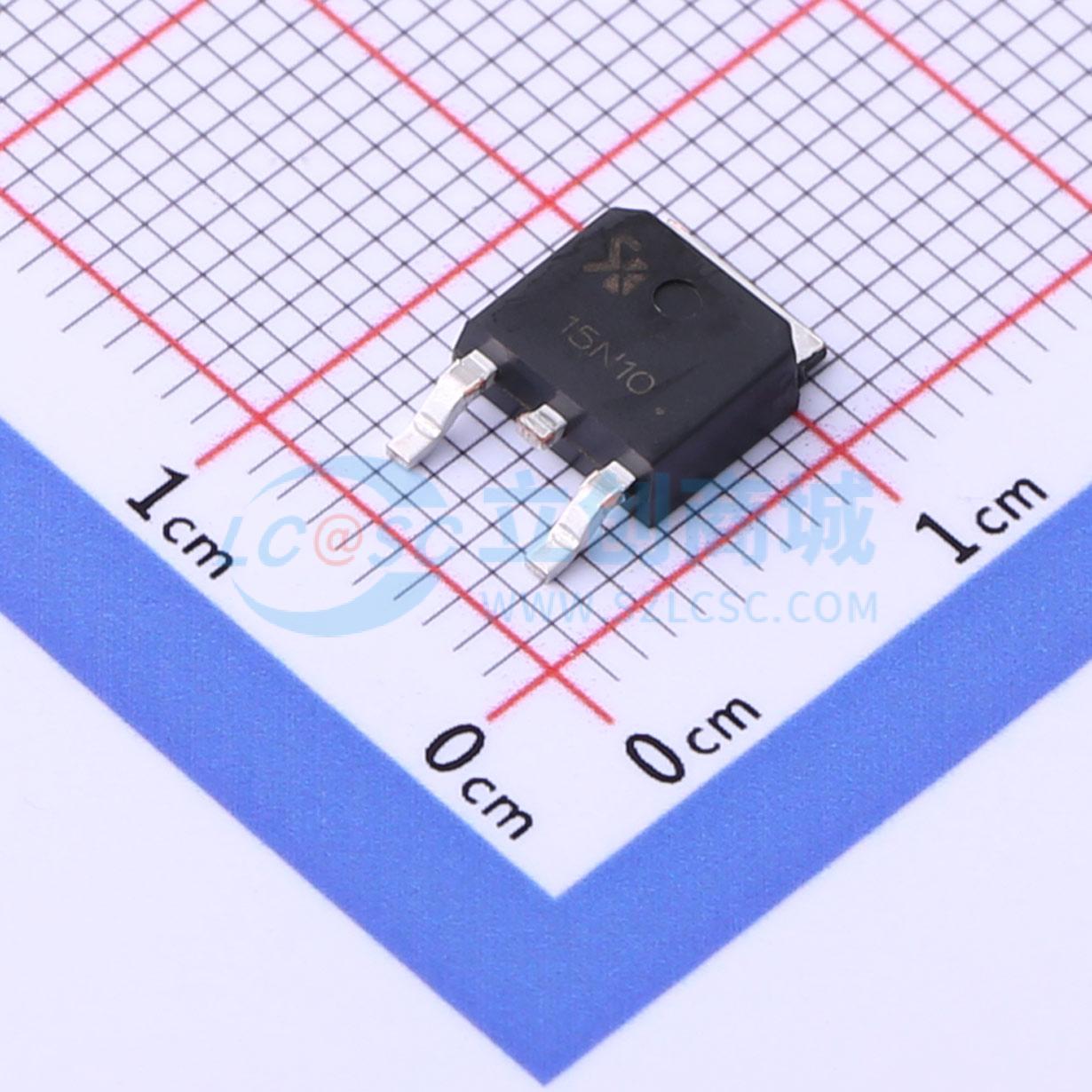

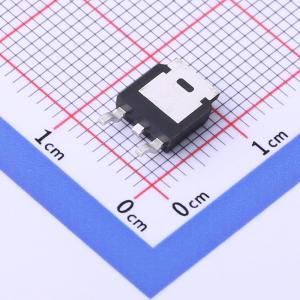

SK15N10
1个N沟道 耐压:100V 电流:15.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SK15N10是一款N沟道增强型功率场效应晶体管，采用了Force - MOS专利的扩展沟槽栅极（ETG）技术。这项先进技术专门用于最小化导通电阻和栅极电荷，并增强雪崩能力。这些器件特别适用于中压应用，如充电器、适配器、笔记本电脑电源管理及其他照明调光供电电路，以及需要极低线路功率损耗的超小外形表面贴装封装应用
- 品牌名称
- SHIKUES(时科)
- 商品型号
- SK15N10
- 商品编号
- C2999132
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.491克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 15.4A | |
| 导通电阻(RDS(on)) | 100mΩ@10V | |
| 耗散功率(Pd) | - | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 15.5nC@10V | |
| 输入电容(Ciss) | 314pF | |
| 反向传输电容(Crss) | 15pF | |
| 工作温度 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 119pF |
商品概述
SK15N10是N沟道逻辑增强型功率场效应晶体管，采用高单元密度的DMOS沟槽技术制造。这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于中压应用，如充电器、适配器、笔记本电脑电源管理及其他调光电源电路，并且采用超小外形表面贴装封装，可实现低线路功率损耗。
商品特性
- 在VGS = 10V时，RDS(ON) ≤ 100mΩ
- 超高密度单元设计，实现极低的RDS(ON)
- 出色的导通电阻和最大直流电流能力
应用领域
- 笔记本电脑电源管理
- 便携式设备
- 电池供电系统
- 负载开关
- 数码相机
