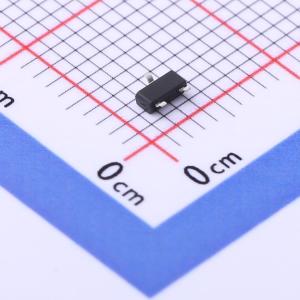

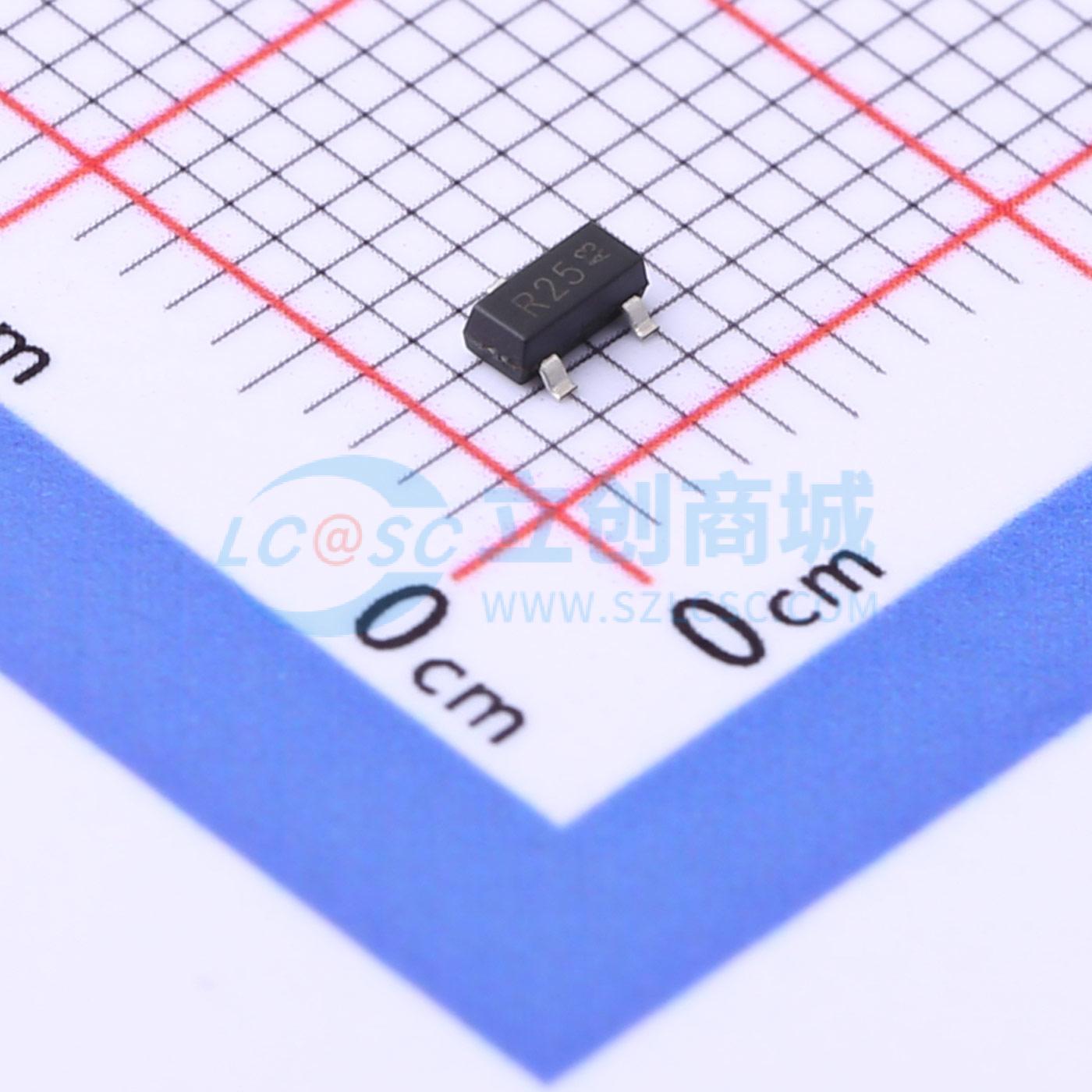

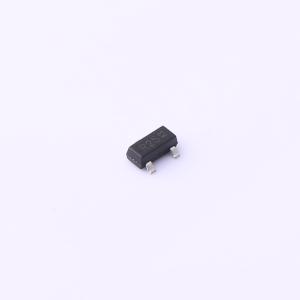

温馨提醒：图片仅供参考，商品以实物为准
2SC3356S
NPN 电流:100mA 电压:12V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高增益：|S₂₁ₑ|²典型值为 11.5dB，@VCE = 10V，IC = 20mA，f = 1GHz。低噪声：NF 典型值为 1.3dB，@VCE = 10V，IC = 7mA，f = 1GHz。fT 典型值为 7GHz，@VCE = 10V，IC = 20mA，f = 1GHz。应用：VHF。UHF
- 品牌名称
- SHIKUES(时科)
- 商品型号
- 2SC3356S
- 商品编号
- C2999141
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 100mA | |
| 集射极击穿电压(Vceo) | 12V | |
| 耗散功率(Pd) | 200mW | |
| 直流电流增益(hFE) | 250@20mA,10V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 7GHz | |
| 集电极截止电流(Icbo) | 100nA | |
| 集射极饱和电压(VCE(sat)) | - | |
| 工作温度 | -65℃~+150℃ | |
| 射基极击穿电压(Vebo) | 2.5V | |
| 数量 | 1个NPN |
商品概述
超高频低噪声晶体管。采用硅外延双极工艺。具有高功率增益、低噪声系数。具备高动态范围和理想的电流特性。采用SOT - 23芯片封装，主要用于甚高频（VHF）、超高频（UHF）和有线电视（CATV）领域的高频宽带低噪声放大器。
商品特性
- 高增益：在VCE = 10V、IC = 20mA、f = 1GHz条件下，|S₂₁ₑ|²典型值为11.5dB
- 低噪声：在VCE = 10V、IC = 7mA、f = 1GHz条件下，噪声系数NF典型值为1.3dB
- 在VCE = 10V、IC = 20mA、f = 1GHz条件下，特征频率f_T典型值为7GHz
应用领域
- 甚高频（VHF）
- 超高频（UHF）
- 有线电视（CATV）
