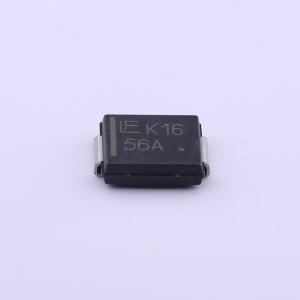

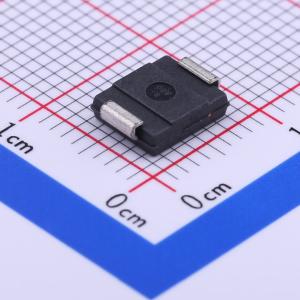

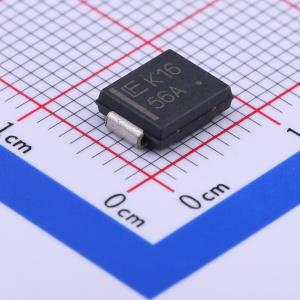

SZ1.5SMC56AT3G

品牌名称: Littelfuse(美国力特)
商品型号: SZ1.5SMC56AT3G
商品编号: C374039
商品封装: SMC(DO-214AB)
包装方式: 编带
商品毛重: 0.448克(g)

商品参数

商品概述

SZ1.5SMC6.8AT3G系列旨在保护电压敏感元件免受高压、高能瞬变的影响。它们具有出色的钳位能力、高浪涌能力、低齐纳阻抗和快速响应时间。SZ1.5SMC6.8AT3G系列采用独家、经济高效且高度可靠的封装，非常适合用于通信系统、汽车、数控、过程控制、医疗设备、商用机器、电源及许多其他工业/消费应用。

商品特性

工作峰值反向电压范围 - 5.8V至77.8V
标准齐纳击穿电压范围 - 6.8V至91V
峰值功率 - 1500W（1ms时）
按人体模型，静电放电等级为3级（>16KV）
峰值脉冲电流下的最大钳位电压
10V以上时低泄漏电流 < 5μA
符合UL 497B，用于隔离环路电路保护
规定了最大温度系数
典型响应时间 < 1ns
提供无铅封装
SZ前缀适用于汽车及其他需要独特产地和控制变更要求的应用；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力

应用领域

-通信系统-汽车-数控-过程控制-医疗设备-商用机器-电源-工业/消费应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	47.8V
	钳位电压	77V
	峰值脉冲电流(Ipp)	19.5A

	属性	参数值
	峰值脉冲功率(Ppp)	1.5kW
	击穿电压	53.2V
	类型	TVS
