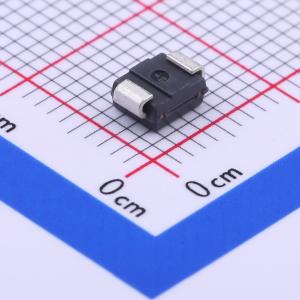

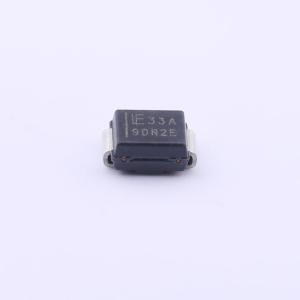

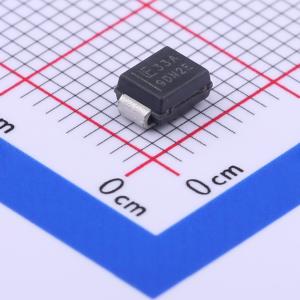

温馨提醒：图片仅供参考，商品以实物为准
SZP6SMB33AT3G
单向TVS 28.2V截止 峰值浪涌电流：13.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 600W 28.2V UNI
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SZP6SMB33AT3G
- 商品编号
- C374045
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.216克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 28.2V | |
| 钳位电压 | 45.7V | |
| 峰值脉冲电流(Ipp) | 13.2A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 31.4V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -45℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 585pF |
商品概述
SZP6SMB系列旨在保护电压敏感元件免受高压、高能瞬变影响。它们具备出色的钳位能力、高浪涌承受能力、低击穿阻抗和快速响应时间。SZP6SMB系列采用经济高效、高可靠性的封装，非常适合用于通信系统、汽车、数控、过程控制、医疗设备、商用机器、电源及众多其他工业/消费应用。
商品特性
- 工作峰值反向电压范围 - 5.8至171 V（单向），9.4至70.1 V（双向）
- 标准击穿电压范围 - 6.8至200 V（单向），11至91 V（双向）
- 峰值功率 - 600 W @ 1 ms
- 人体模型3级静电放电额定值（>16 kV）
- 峰值脉冲电流下的最大钳位电压
- 10 V以上低漏电流 < 5 μA
- 典型响应时间 < 1 ns
- 无铅表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J - STD - 609A.01）
- SZ前缀适用于汽车及其他有独特产地和控制变更要求的应用；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
应用领域
-通信系统-汽车-数控-过程控制-医疗设备-商用机器-电源-工业/消费应用
