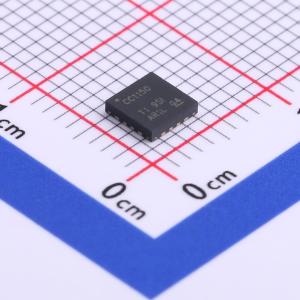

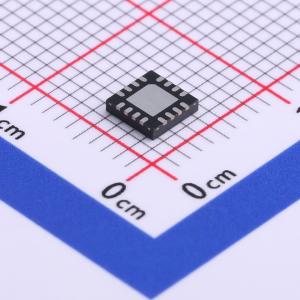

温馨提醒：图片仅供参考，商品以实物为准

CC1150RGVR

低功耗，低于1 GHz射频发射机

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CC1150 适用于低功耗无线应用的高度集成式多通道无线发送器
品牌名称: TI(德州仪器)
商品型号: CC1150RGVR
商品编号: C374065
商品封装: VQFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.176克(g)

商品参数

商品概述

CC1150是一款真正的单芯片超高频（UHF）发射器，专为超低功耗无线应用而设计。该电路主要用于315 MHz、433 MHz、868 MHz和915 MHz的工业、科学和医疗（ISM）以及短距离设备（SRD）频段，但也可轻松编程，使其在300 - 348 MHz、400 - 464 MHz和800 - 928 MHz频段内的其他频率下工作。该射频发射器集成了一个高度可配置的基带调制器。该调制器支持多种调制格式，且可配置的数据速率高达500 kBaud。CC1150器件为数据包处理、数据缓冲和突发传输提供了广泛的硬件支持。 CC1150的主要工作参数和64字节的发射FIFO可通过SPI接口进行控制。在典型系统中，CC1150器件将与微控制器和一些额外的无源元件配合使用。

商品特性

小尺寸 – QLP 4 mm × 4 mm封装，16引脚
真正的单芯片UHF射频发射器
频率频段 – 300 - 348 MHz、400 - 464 MHz、800 - 928 MHz
可编程数据速率高达500 kBaud
低电流消耗
所有支持的频率下可编程输出功率高达+10 dBm
可编程基带调制器
非常适合多通道操作
极少的外部元件 – 完全片上频率合成器 – 无需外部滤波器
可配置的数据包处理硬件
由于频率合成器快速稳定，适用于跳频系统
可选的带交织的前向纠错
64字节的发射数据FIFO
适用于符合EN 300 220和FCC CFR第15部分标准的系统
许多强大的数字特性允许使用低成本微控制器构建高性能射频系统
高效的SPI接口：所有寄存器可通过一次“突发”传输进行编程
集成模拟温度传感器
无铅“绿色”封装
灵活支持面向数据包的系统 – 片上支持同步字插入、灵活的数据包长度和自动CRC处理
支持OOK和灵活的ASK整形
支持2-FSK、GFSK和MSK
可选的数据自动白化功能
支持异步透明发射模式，以便与现有无线电通信协议向后兼容

应用领域

在315 MHz、433 MHz、868 MHz和915 MHz ISM/SRD频段工作的超低功耗UHF无线发射器
自动抄表（AMR）
消费电子
远程无钥匙进入（RKE）
低功耗遥测
家庭和建筑自动化
无线报警和安全系统
工业监测与控制
无线传感器网络

	属性	参数值
	商品目录	无线收发芯片
	频率范围	800MHz~928MHz；300MHz~348MHz；400MHz~464MHz
	接口类型	SPI
	工作电压	1.8V~3.6V
	应用领域	ISM

	属性	参数值
	输出功率	10dBm
	发射电流	25.6mA
	典型应用频率	868MHz；433MHz；915MHz；315MHz
	工作温度	-40℃~+85℃
	类型	发射器
