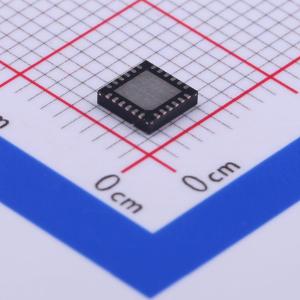

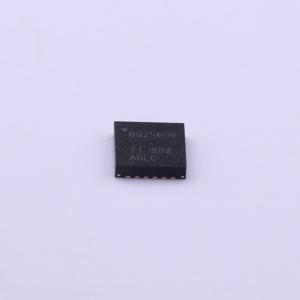

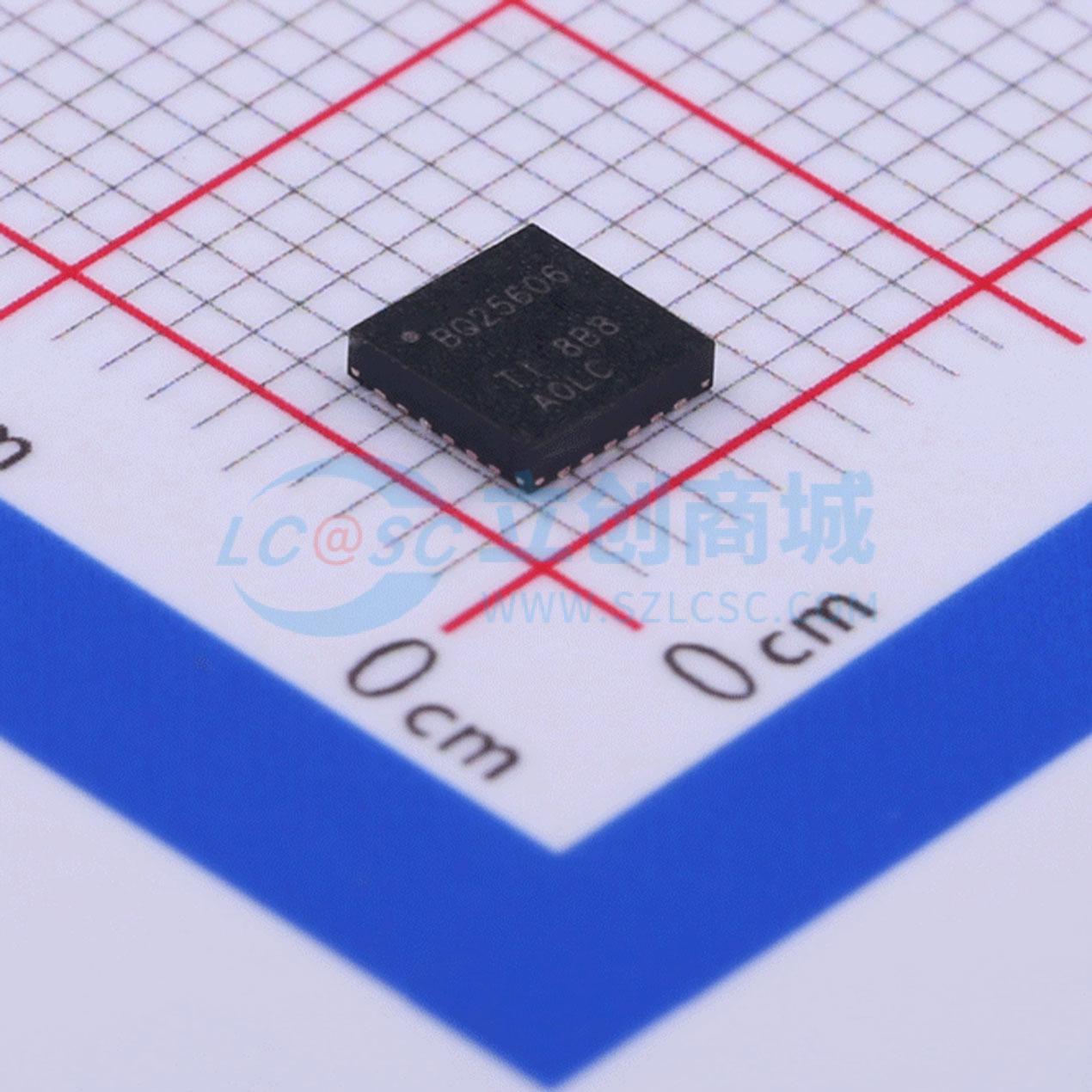

BQ25606RGER

bq25606 器件高度集成的独立 3.0A 开关模式电池充电管理和系统电源路径管理器件，适用于单节锂离子和锂聚合物电池。低阻抗电源路径对开关模式运行效率进行了优化、缩短了电池充电时间并延长了放电阶段的电池使用寿命。

bq25606 高度集成的独立 3.0A 开关模式电池充电管理和系统电源路径管理器件，适用于单节锂离子和锂聚合物电池。该器件可针对各种独立充电器和便携式设备实现快速充电，并提供高输入电压支持。其低阻抗电源路径对开关模式运行效率进行了优化、缩短了电池充电时间并延长了放电阶段的电池使用寿命。其输入电压和电流调节可以为电池提供最大的充电功率。该解决方案在系统和电池之间高度集成输入反向阻断场 FET（RBFET，Q1）、高侧开关 FET（HSFET，Q2）、低侧开关 FET（LSFET，Q3）以及电池 FET（BATFET、Q4）。它还集成了自举二极管以进行高侧栅极驱动，从而简化系统设计。

该器件支持多种输入源，包括标准 USB 主机端口、USB 充电端口以及兼容 USB 的高电压适配器。该器件根据内置 USB 接口设置默认输入电流限值。该器件符合 USB 2.0 和 USB 3.0 电源规范，具有输入电流和电压调节功能。当器件内置 USB 接口确定输入适配器未知时，器件的输入电流限值由 ILIM 引脚设置电阻器值决定。该器件还具有高达 1.2A 的恒定电流限制能力，能够为 VBUS 提供 5.15V 的电压，符合 USB On-the-Go (OTG) 运行功率额定值规范。

电源路径管理将系统电压调节至稍高于电池电压的水平，但是不会下降至 3.5V 最小系统电压以下。借助于这个特性，即使在电池电量完全耗尽或者电池被拆除时，系统也能保持运行。当达到输入电流限值或电压限值时，电源路径管理自动将充电电流减少为 0。随着系统负载持续增加，电源路径在满足系统电源需求之前将电池放电。该补充模式可防止输入源过载。

此器件在无需软件控制情况下启动并完成一个充电周期。它感应电池电压并通过三个阶段为电池充电：预充电、恒定电流和恒定电压。在充电周期的末尾，当充电电流低于预设限值并且电池电压高于再充电阈值时，充电器自动终止。如果已完全充电的电池降至再充电阈值以下，则充电器自动启动另一个充电周期。

此充电器提供针对电池充电和系统运行的多种安全功能，其中包括电池负温度系数热敏电阻监视、充电安全计时器以及过压和过流保护。当结温超过 110°C 时，热调节会减小充电电流。STAT 输出报告充电状态和任何故障状况。其他安全功能包括针对充电和升压模式的电池温度感应、热调节和热关断以及输入 UVLO 和过压保护。

• 高效 1.5MHz 同步开关模式降压充电器在 2A 电流（5V 输入）下具有 92% 的充电效率，针对 USB 电压输入 (5V) 进行了优化
• 支持 USB On-The-Go (OTG)
• 具有高达 1.2A 输出的升压转换器在 1A 输出下具有 92% 的升压效率
• 精确的恒定电流 (CC) 限制
• 高达 500μF 电容负载的软启动
• 输出短路保护
• 单个输入，支持 USB 输入和高电压适配器
• 支持 3.9V 至 13.5V 输入电压范围，绝对最大输入电压额定值为 22V
• 通过高达 4.6V 的输入电压限制 (VINDPM) 进行最大功率跟踪
• VINDPM 阈值自动跟踪电池电压
• 自动检测 USB SDP、DCP 以及非标准适配器
• 高电池放电效率，电池放电 MOSFET 为 19.5mΩ
• 窄 VDC (NVDC) 电源路径管理
• 无需电池或深度放电的电池即可瞬时启动
• 电池充电模式下的理想二极管运行
• 高集成度，包括所有 MOSFET、电流感应和环路补偿
• 在系统待机电压下具有 58μA 的低电池泄漏电流
• 高精度
• ±0.5% 充电电压调节
• ±6% 1.2A 和 1.8A 充电电流调节
• ±5% 0.5A、1.2A 和 1.8A 输入电流调节
• 使用 bq25606 并借助 WEBENCH 电源设计器创建定制设计

• EPOS
• 便携式扬声器
• 电子烟
• 便携式互联网设备和附件
