温馨提醒：图片仅供参考，商品以实物为准

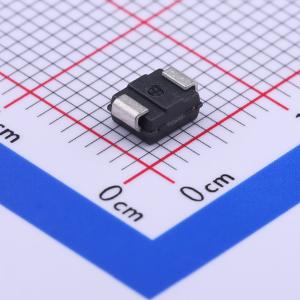

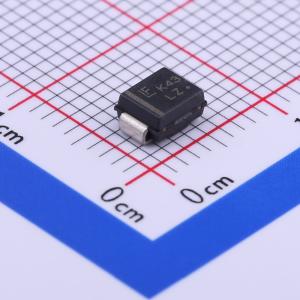

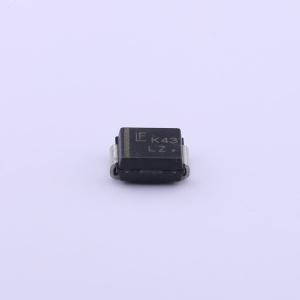

SZ1SMB24AT3G
单向TVS 24V截止 峰值浪涌电流：15.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SZ1SMB系列旨在保护电压敏感组件免受高压、高能量瞬态影响。它们具有出色的钳位能力、高浪涌能力和快速响应时间。SZ1SMB系列采用Littelfuse独家、经济高效、高度可靠的封装，非常适合用于通信系统、汽车、数控、过程控制、医疗设备、商用机器、电源和许多其他工业/消费应用。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SZ1SMB24AT3G
- 商品编号
- C374042
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.216克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 38.9V | |
| 峰值脉冲电流(Ipp) | 15.4A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS | |
| Cj-结电容 | 675pF |
商品概述
SZ1SMB系列旨在保护电压敏感元件免受高压、高能瞬态影响。它们具备出色的钳位能力、高浪涌能力和快速响应时间。SZ1SMB系列采用力特公司独有的、经济高效且高度可靠的封装，非常适合用于通信系统、汽车、数控、过程控制、医疗设备、商用机器、电源以及许多其他工业/消费应用。
商品特性
- 工作峰值反向电压范围：单向为5.0 V至170 V，双向为10 V至75 V
- 标准雪崩击穿电压范围：单向为6.7 V至199 V，双向为11.7 V至91.7 V
- 峰值功率：在1.0 ms时为600 W
- 按人体模型，静电放电等级为3级（>16 kV）
- 峰值脉冲电流下的最大钳位电压
- 高于10 V时，低泄漏电流<5.0 μA
- 适用于UL 497B类型保护
- 典型响应时间<1.0 ns
- 无铅意味着二级互连无铅，且端子镀层材料为锡（Sn）（IPC/JEDEC J - STD - 609A.01）
- 汽车及其他需要独特产地和控制变更要求的应用使用SZ前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
应用领域
-通信系统-汽车-数控-过程控制-医疗设备-商用机器-电源-工业/消费应用
