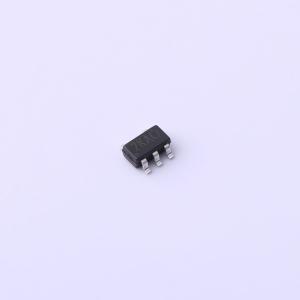

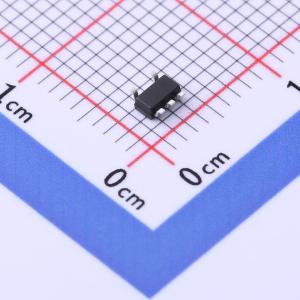

SK4054S5-42

独立线性锂离子电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Standalone Linear Li-Ion Battery Charger
品牌名称: suntek(洺太电子)
商品型号: SK4054S5-42
商品编号: C2986186
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

SK4054是一款完整的单节锂离子电池恒流/恒压线性充电器。其SOT封装和较少的外部元件数量，使SK4054非常适合便携式应用。此外，SK4054专门设计用于符合USB电源规格。由于采用内部MOSFET架构，无需外部检测电阻，也不需要阻断二极管。热反馈可调节充电电流，以在高功率运行或高环境温度时限制芯片温度。充电电压固定为4.2V，充电电流可通过单个电阻进行外部编程。当达到最终浮充电压后，充电电流降至编程值的1/10时，SK4054会自动终止充电周期。当移除输入电源（壁式适配器或USB电源）时，SK4054会自动进入低电流状态，使电池漏电流降至小于2μA。SK4054可进入关断模式，将电源电流降至25μA。其他特性包括充电电流监测、欠压锁定、自动再充电以及一个状态引脚，用于指示充电终止和输入电压的存在。

商品特性

具备热调节的恒流/恒压操作，可在无过热风险的情况下最大化充电速率
无需MOSFET、检测电阻或阻断二极管
采用SOT封装的完整单节锂离子电池线性充电器
可直接通过USB端口为单节锂离子电池充电
用于电量计量的充电电流监测输出
自动再充电
充电状态输出引脚
C/10充电终止
可编程充电电流高达500mA
预设4.2V充电电压，精度为±2%
关断模式下电源电流为25μA
2.9V涓流充电阈值
软启动限制浪涌电流
采用SOT23 - 5封装
符合RoHS标准且无铅

应用领域

移动电话
充电座和托架
蓝牙应用
可穿戴设备应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.25V~6.5V
	最大充电电流	500mA
	充电饱和电压	4.2V

	属性	参数值
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	25uA
