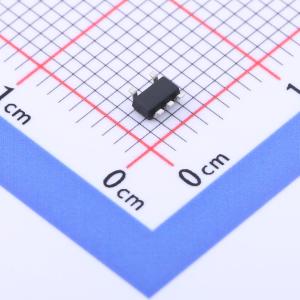

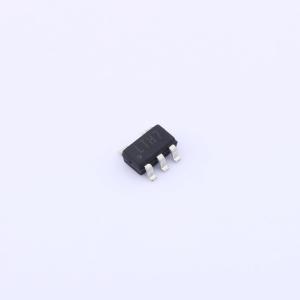

WST4054A

800mA充电IC

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 输出电压 4.2V 输入电压 4.25-6V 最大充电电流 800mA 充电类型座充充电管理 IC 充电截止电压 4.2V 精度 ±1% 涓流充电截止电压 2.9V 功耗 20uA 产品应用手机、掌上电脑、MP3 播放器、蓝牙耳机
品牌名称: WINSOK(微硕)
商品型号: WST4054A
商品编号: C2985891
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

WST4054A是恒流/恒压座充充电器芯片，主要应用于单节锂电池充电。无需外接检测电阻，其内部MOSFET结构，因此无需外接反向二极管。 WST4054A在大功率和高环境温度下可以调节充电电流以限制芯片温度。它的充电电压固定在4.2V，充电电流可以通过外置一个电阻器进行调节。当达到浮充电压并且充电电流下降到设定电路的1/10时，WST4054A自动终止充电过程。当输入电压移开之后，WST4054A自动进入低电流模式，从电池吸取少于2uA的电流。当WST4054A进入待机模式时，供电电流小于25uA。 WST4054A还可以监控充电电流，具有电压检测、自动循环充电的特性，并且具有一个指示管脚指示充电终止状态和输入电压状态。

商品特性

可达800mA的可编程充电电流
无需外接MOSFET、检测电阻、反向二极管
恒流/恒压模式操作，具有热保护功能
可通过USB端口为锂电池充电
具有1%精度的预设充电电压
待机模式下电流为20uA
2.9V涓流充电电压
软启动限制了浪涌电流
采用SOT23 - 5封装

应用领域

手机、掌上电脑、MP3播放器
蓝牙耳机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.25V~6V
	最大充电电流	500mA
	充电饱和电压	4.2V

	属性	参数值
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
	工作温度	-65℃~+125℃
	静态电流(Iq)	20uA
