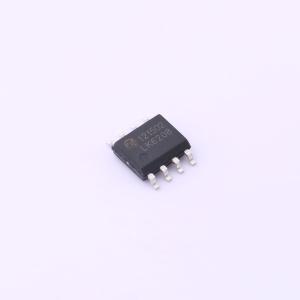

LK6208
LK6208
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双向马达驱动器 双向马达驱动 输出具有正转、反转、刹车和高阻四种状态
- 品牌名称
- LANKE(兰科)
- 商品型号
- LK6208
- 商品编号
- C2984832
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.198克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 否 | |
| H桥数量 | 0 | |
| 输出电流 | 100mA |
| 属性 | 参数值 | |
|---|---|---|
| 峰值电流 | 500mA | |
| 工作电压 | 4.5V~15V | |
| 静态电流(Iq) | 100nA | |
| 工作温度 | -20℃~+80℃ |
商品概述
为控制和驱动双向马达设计的专用集成电路。该电路输入端兼容TTL/CMOS电平，具有良好的抗干扰性；内部逻辑控制电路可控制双向马达正转、反转和刹车；该电路功率管能通过典型值为100mA的持续电流；该电路内置的钳位二极管能释放感性负载的反向冲击电流。
商品特性
- 低静态工作电流
- 宽电源电压范围：4.5V - 15V
- 每通道连续电流输出能力（典型值：100mA）
- 较低的饱和压降
- 输出具有正转、反转、刹车和高阻四种状态
- TTL/CMOS输出电平兼容，可直接连CPU
- 输出内置钳位二极管，适用于感性负载
- 控制和驱动集成于单片IC之中
- 具备管脚高压保护功能
- 工作温度范围： - 20℃～ + 80℃
应用领域
- 双向马达驱动
