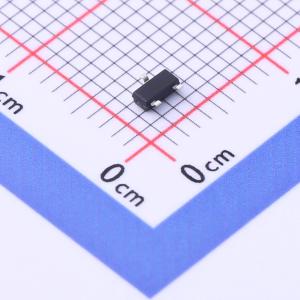

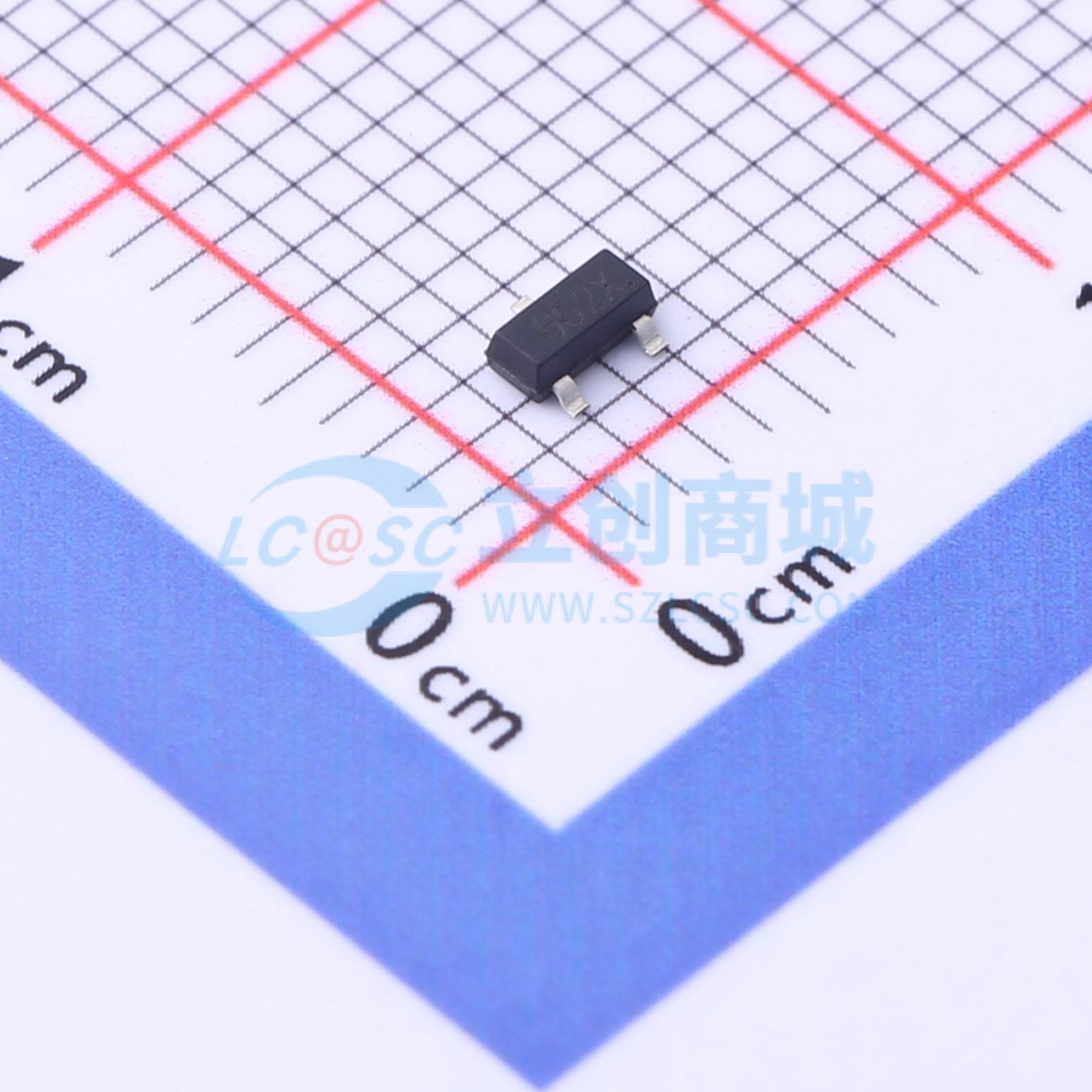

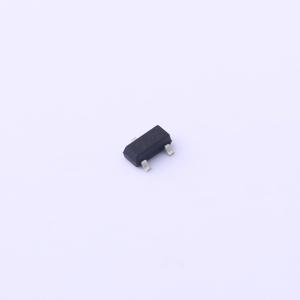

温馨提醒：图片仅供参考，商品以实物为准
HX6606P332MR
停产 300mA低功耗稳压电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HX6606系列是一组由CMOS技术实现的三端低功耗高精度稳压值。该系列产品可以在较低压差时提供一个较大的负载电流。HX6606系列是由限流电路、驱动晶体管、精密基准电压和纠错电路组成。
- 品牌名称
- HX(恒佳兴)
- 商品型号
- HX6606P332MR
- 商品编号
- C2984866
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
- 立创商城设计参考
- LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 8V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 50dB@(1kHz) | |
| 压差 | 390mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 8uA | |
| 噪声 | 30uVrms | |
| 特性 | 过流保护；短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
HX6606系列是一组由CMOS技术实现的三端低功耗高精度稳压值。该系列产品可以在较低压差时提供一个较大的负载电流。HX6606系列是由限流电路、驱动晶体管、精密基准电压和纠错电路组成。电流限制器的折返电路做为短路饱和以及输出引脚的输出电流限制器工作。输出电压由内部熔丝决定。可输出1.2~5.0V范围内的任意电压。
商品特性
- 低功耗
- 低压降
- 温度系数稳定
- 低静态电流: 6V输入时为5.5μA
- 输出电压精度: ±2%
应用领域
- 电池供电设备
- 参考电压源
- 相机、摄像机
- 便携式影音系统
- 手机
- 便携式游戏
