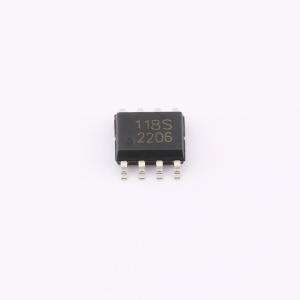

LK118S

直流马达驱动器系列LK118S

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 118S电机驱动芯片@@7V 单通道直流马达驱动器 2-4节电池场合玩具马达驱动
品牌名称: LANKE(兰科)
商品型号: LK118S
商品编号: C2984834
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

LK118S是为低电压下工作的系统而设计的单通道玩具直流电机驱动集成电路。它具有H桥驱动器，采用低输出电阻的PMOS和NMOS功率晶体管，低导通电阻能保证电路在持续大电流工作时消耗较低的功耗，确保电路长时间稳定工作。 LK118S内置温度保护功能，当低内阻的负载电机堵转或者输出短路时，输出电流瞬间增大，电路功耗急剧上升，芯片温度急剧升高，当芯片温度超过内部温度保护电路设置的最高温度点（典型值150°C）后，内部电路关断LK118S内置的功率开关管，切断负载电流，避免温度过高造成塑料塑封冒烟、起火等安全隐患，内置的温度迟滞电路，确保电路恢复到安全温度后才允许重新对电路进行控制。

商品特性

内置PMOS/NMOS功率开关的H桥驱动器可实现负载电机正传/反转/停止/刹车四个功能
低待机电流
宽电压工作范围（2.0V - 7.5V）
低输出阻抗，持续电流1.6A(VDD = 6V, T = 25°C)，峰值3.0A(ΔVDD = 6V, T = 25°C)电流输出能力
内置温度保护功能（TSD）
抗静电等级：2KV(人体模式)SOP8封装

应用领域

高级机器人的马达驱动
数码产品的马达驱动
工业产品的马达驱动
电子玩具机器人2 - 4节电池场合玩具马达驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	输出电流	1.6A
	峰值电流	3A

	属性	参数值
	工作电压	2.2V~7.5V
	导通电阻	450mΩ
	静态电流(Iq)	1uA
	工作温度	-20℃~+85℃
