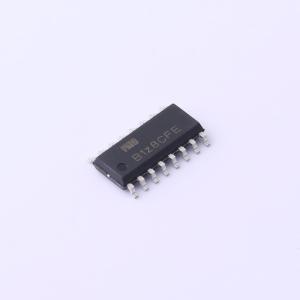

温馨提醒：图片仅供参考，商品以实物为准
FT61FC23-RB
FT61FC23-RB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：8-bit基于EEPROM的RISC MCU。 Program: 2k x 14; RAM: 128 x 8; Data: 256 x 8。 6/8/10/14/16引脚。 7个定时器，4路独立PWM。 1路增强型捕捉/比较/PWM(带死区控制)。 2路模拟比较器，2路稳压器输出。 低Standby，WDT和工作电流。 POR，LVR，LVD
- 品牌名称
- FMD(辉芒微)
- 商品型号
- FT61FC23-RB
- 商品编号
- C2984838
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.304克(g)
商品参数
参数完善中
商品特性
- 8−bit 基于EEPROM 的RISC MCU
- Program: 2k x 14; RAM: 128 x 8; Data: 256 x 8
- 6 / 8 / 10 / 14 / 16 引脚
- ADC: 真正的10−bit 精度
- 7 个定时器, 4 路独立PWM - 1 路增强型捕捉/比较/PWM(带死区控制)
- 2 路模拟比较器, 2 路稳压器输出
- 低Standby, WDT 和工作电流
- POR, LVR, LVD
- 高ESD, 高EFT
- 低VDD工作电压
- 37 条RISC 指令: 2T or 4T
- 16 MHz / 2T (VDD ≥ 2.5) 多达16 个引脚
- PROGRAM: 2k x 14 bit (读/写保护)
- DATA: 256 x 8 bit
- RAM: 128 x 8 bit 8 层硬件堆栈
- 100 万次擦写次数 (typical)
-
20 年 / 85°C 存储 (typical)
- ESD > 4 kV, EFT > 5.5 kV
- 真正10−bit 精度 (≤500 kHz ADC 时钟)
- 7 + 1 通道
- 内部: 2.0, 3.0, VDD
- 外部: VREF 引脚
- 特殊事件触发和中断
- 增强型捕捉/比较/PWM
- PWM 模式: 单PWM，半桥，全桥
- 3 对PWM (6 个I/O): 互补输出 + 死区
- 单脉冲模式
- 相同周期，占空比
- 极性可选
- 支持SLEEP 下运行
- 独立：周期，占空比，极性
- 蜂鸣器模式
- WDT (16−bit): 7−bit 后分频
- Timer0 (8−bit): 8−bit 预分频
- Timer1 (16−bit): 3-bit 预分频，带门控
- Timer2 (8−bit): 4−bit 预分频和后分频
- Timer3/4/5(12-bit): 7-bit 预分频和8-bit 后分频
- 支持在SLEEP 下运行1 or 2x {指令时钟, HIRC}, LP, T0CK, T1CK
- 上拉/下拉电阻
- All I/O 源电流: 22mA (5V, 25°C)
- All I/O 漏电流: 19mA (5V, 25°C)
- 8 个I/O: 中断/唤醒
- SLEEP
- LVR: 2.0, 2.2, 2.5, 2.8, 3.1, 3.6, 4.1 (V)
- LVD: 2.0, 2.4, 2.8, 3.0, 3.6, 4.0 (V)
- HIRC 高速内部振荡器
- 16 MHz < ±2% typical (2.5−5.5V, 25°C)
- 1, 2, 4, 8, 16, 32, 64 分频
- LIRC 低功耗低速内部振荡器
- 32 kHz 或 256 kHz
- EC 外部时钟 (I/O 输入)
- LP / XT 晶振输入
- 双速时钟启动 (HIRC 或LIRC)
- 故障保护时钟监控
- 片上调试 (OCD)，ISP
- 3 个硬件断点
- 软复位，暂停，单步，运行等
