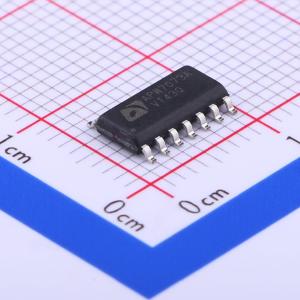

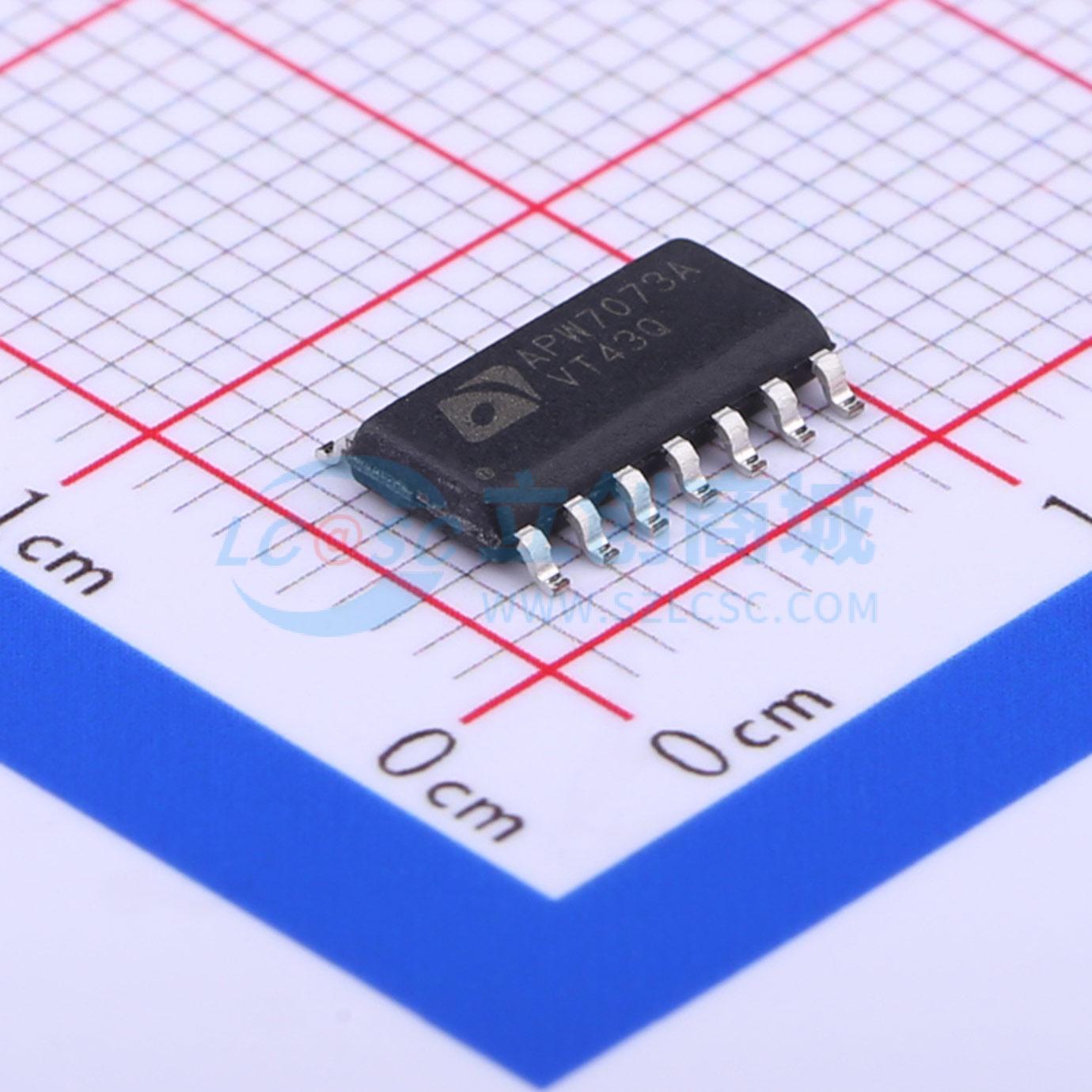

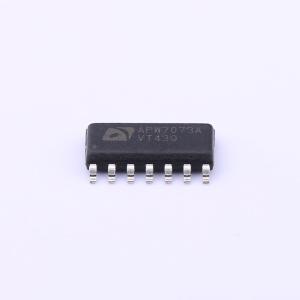

温馨提醒：图片仅供参考，商品以实物为准
APW7073AKE-TRG
同步降压PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- APW7073A是一款电压模式同步降压PWM控制器,用于驱动双N沟道MOSFET。该器件集成了控制、监测和保护功能,提供一个受控的电源输出,具有过流保护功能。
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APW7073AKE-TRG
- 商品编号
- C368691
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.2V~13.2V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 50kHz~1MHz | |
| 工作温度 | -20℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
APW7073A 可为输出负载变化提供出色的稳压性能。内部 0.6V 温度补偿参考电压旨在满足低输出电压应用的需求。该器件包含一个 200kHz 的自由运行三角波振荡器，其频率可在 50kHz 至 1000kHz 范围内调节。 APW7073A 是一款电压模式同步 PWM 控制器，可驱动双 N 沟道 MOSFET。该器件将所有控制、监测和保护功能集成于单个封装中，并提供一路带过流保护的受控电源输出。
商品特性
- 仅需单路 12V 电源
- 0.6V 参考电压，精度为 1%
- 关断和软启动功能
- 可编程频率范围为 50kHz 至 1000kHz
- 电压模式 PWM 控制设计
- 占空比最高可达 100%
- 过流保护 (OCP)
- 提供无铅环保型 SOP-14 封装器件（符合 RoHS 标准）
应用领域
- DC-DC 电源
