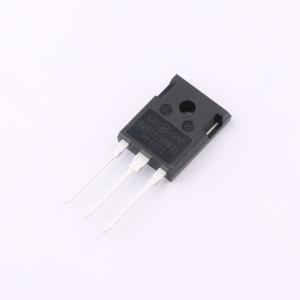

温馨提醒：图片仅供参考，商品以实物为准
CRG25T120BK3S
1.2kV 25A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UPS、光伏逆变、电焊机用 高开关频率替代士兰 ST Magnachip infineon 25N12000 25A 1200V 半电流IGBT 25T120；完全兼容BT25T120CKD C2897743、IGF25T120D
- 品牌名称
- CRMICRO(华润微)
- 商品型号
- CRG25T120BK3S
- 商品编号
- C2982571
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 25A | |
| 耗散功率(Pd) | 278W | |
| 输出电容(Coes) | 77pF | |
| 正向脉冲电流(Ifm) | 60A | |
| 集射极饱和电压(VCE(sat)) | 2.5V@25A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 141.2nC@15V | |
| 开启延迟时间(Td(on)) | 48ns | |
| 关断延迟时间(Td(off)) | 200ns | |
| 导通损耗(Eon) | 2.7mJ | |
| 关断损耗(Eoff) | 800uJ | |
| 反向恢复时间(Trr) | 80ns | |
| 反向传输电容(Cres) | 40pF |
