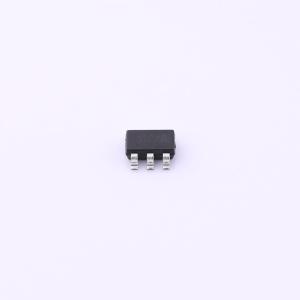

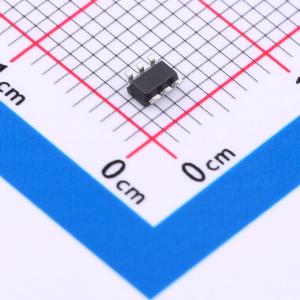

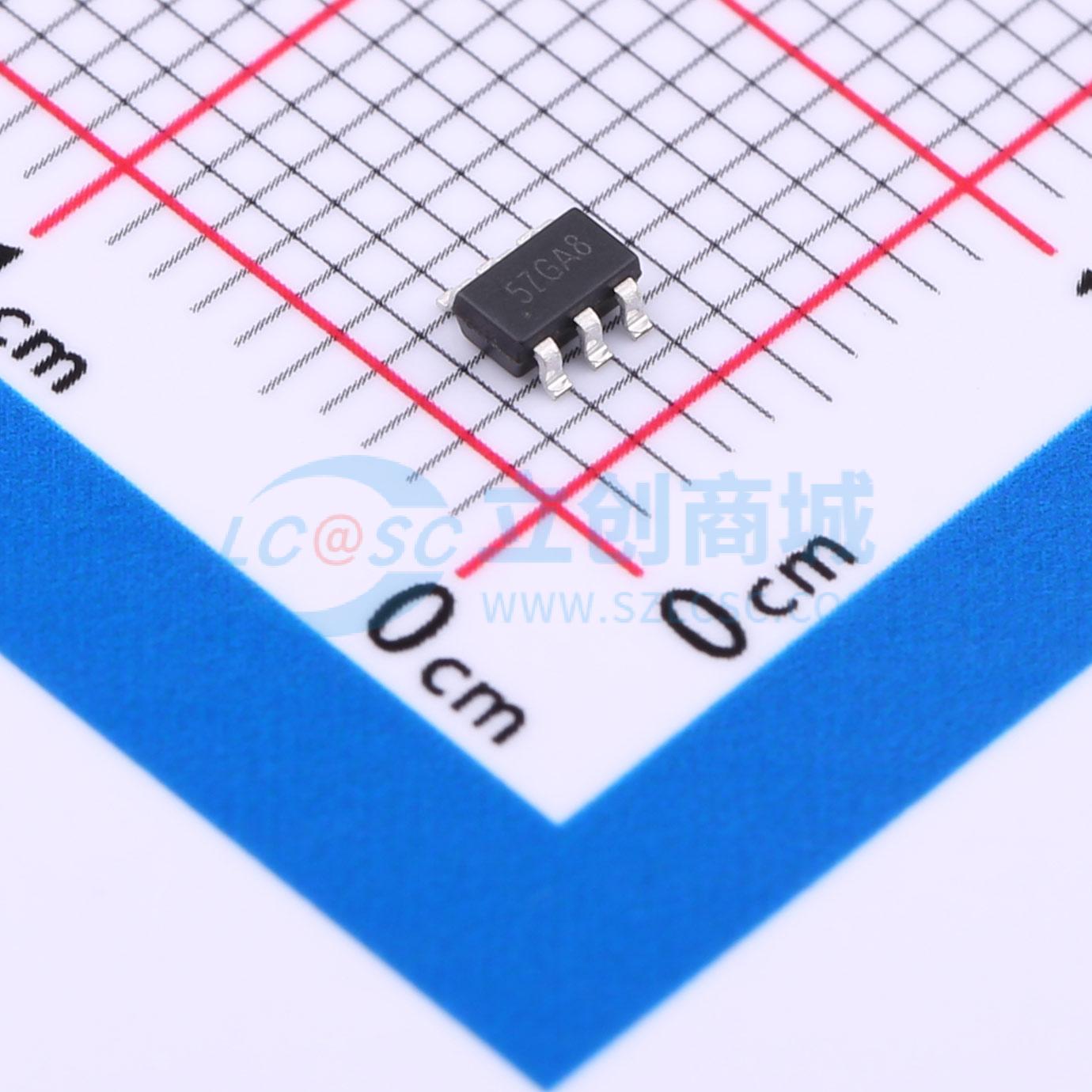

G547G1TB1U
电源分配开关
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- G547是一款用于自供电和总线供电的通用串行总线（USB）应用的集成电源开关。G547E、G547F、G547G、G547H和G547M的导通电阻RDS(ON)为90mΩ。它具备多种保护功能，包括折返式限流和热关断，可防止在出现持续重载或短路时，因功耗增加导致开关发生灾难性故障
- 品牌名称
- GMT(致新)
- 商品型号
- G547G1TB1U
- 商品编号
- C2982578
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 1.5A | |
| 导通电阻 | 90mΩ | |
| 功能特性 | 短路保护；过流保护；集成电荷泵；反向电流阻断；输出放电功能；过温保护；欠压锁定 | |
| 工作温度 | -40℃~+85℃ |
商品概述
G547 是一种用于自供电和总线供电的通用串行总接口（USB）应用的集成电源开关。G547E、G547F、G547G、G547H 和 G547M 的 RDS(ON) 为 90mΩ。多种保护特性包括带折返功能的限流以及热关断，以防止在持续重载或短路导致功耗增加时发生灾难性的开关故障。内置电荷泵用于驱动无寄生体二极管的 N 沟道 MOSFET，从而在电源关闭时消除开关上的反向电流。OC 是一个开漏输出，报告过流或过温事件，并具有典型的 9ms 去抖动超时周期。
商品特性
- 90mΩ 高边MOSFET (G547E, G547F, G547G, G547H, G547M)
- 提供5种带折返功能的电流限制版本
- 工作范围：2.7V 至 5.5V
- 典型上升时间1毫秒
- 快速过流响应 - 3微秒（典型值）
- 欠压锁定
- 100微安静态电源电流
- 最大关断电源电流1微安
- 逻辑电平使能引脚，提供高电平有效或低电平有效版本
- 断电时无反向电流
- 无毛刺开漏过流标志输出(OC)
- 带有下拉电阻的输出关闭
- SOT-23-6, SOP-8, MSOP-8 和 TDFN3X3-8 封装
- UL认证 #E232223
- Nemko IEC 60950-1 CB/CCA方案认证报告 #67291
应用领域
- 高侧电源保护开关
- USB 电源管理
- USB 主机和自供电集线器
- USB 总线供电集线器
- 热插拔电源供应
- 电池充电电路
