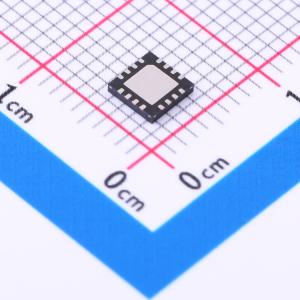

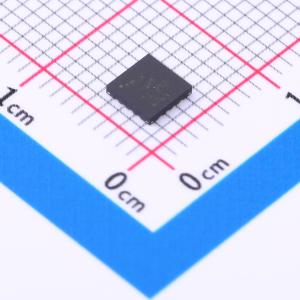

温馨提醒：图片仅供参考，商品以实物为准

TMUX7412FRRPR

±60V 故障保护、门锁效应抑制、1:1(SPST)、4通道开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMUX7412F是具有故障保护和门锁效应抑制功能的四通道单刀单掷模拟开关。
品牌名称: TI(德州仪器)
商品型号: TMUX7412FRRPR
商品编号: C2982617
商品封装: WQFN-16(4x4)
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

TMUX7411F、TMUX7412F 和 TMUX7413F 是互补金属氧化物半导体 (CMOS) 模拟开关，可提供 4 通道 1:1(SPST) 配置。这些器件在双电源（±5V 至 ±22V）、单电源（8V 至 44V）或非对称电源（例如 VDD = 12V ，VSS = - 5V）供电情况下运行良好。TMUX741xF 器件在通电和断电情况下均提供过压保护，适用于无法精确控制电源时序的应用。在通电和断电条件下，该器件可阻断最高 +60V 或 -60V 的对地故障电压。在没有电源的情况下，无论开关输入条件如何，开关通道都将保持关断状态，并且逻辑引脚上的任何控制信号都会被忽略。如果任何 Sx 引脚上的信号路径输入电压超过电源电压（VDD 或 VSS）一个阈值电压 (VT)，那么通道将会关闭，并且 Sx 引脚将变为高阻态。在故障情况下，所选通道的漏极引脚(Dx) 为悬空状态。TMUX741xF 器件提供低电平有效中断标志 (FF)，以指示是否有任何源输入出现故障，从而帮助系统诊断。

商品特性

宽电源电压范围：
- 单电源：8V 至 44V
- 双电源：±5V 至 ±22V
集成故障保护：
- 过压保护（从源极到电源或到漏极）：±85V
- 过压保护：±60V
- 断电保护：±60V
- 指示故障状态的中断标志
- 故障期间的输出开路
器件构造可实现闩锁效应抑制
人体放电模型 (HBM) ESD 等级：6kV
低导通电阻：8.3Ω 典型值
平缓的导通电阻：10mΩ 典型值
支持的逻辑电平：1.8V
失效防护逻辑：高达 44V（与电源无关）
业界通用的 TSSOP 封装和较小的 WQFN 封装

应用领域

工厂自动化和控制
可编程逻辑控制器 (PLC)
模拟输入模块
半导体测试设备
电池测试设备
伺服驱动器控制模块
数据采集系统 (DAQ)

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	-
	工作电压	8V~44V；-22V~-5V；5V~22V
	导通时间(ton)	480ns

	属性	参数值
	导通电阻(Ron)	8.3Ω
	关闭时间(toff)	100ns
	工作温度	-40℃~+125℃
	导通电容(Con)	14pF
	带宽	650MHz
