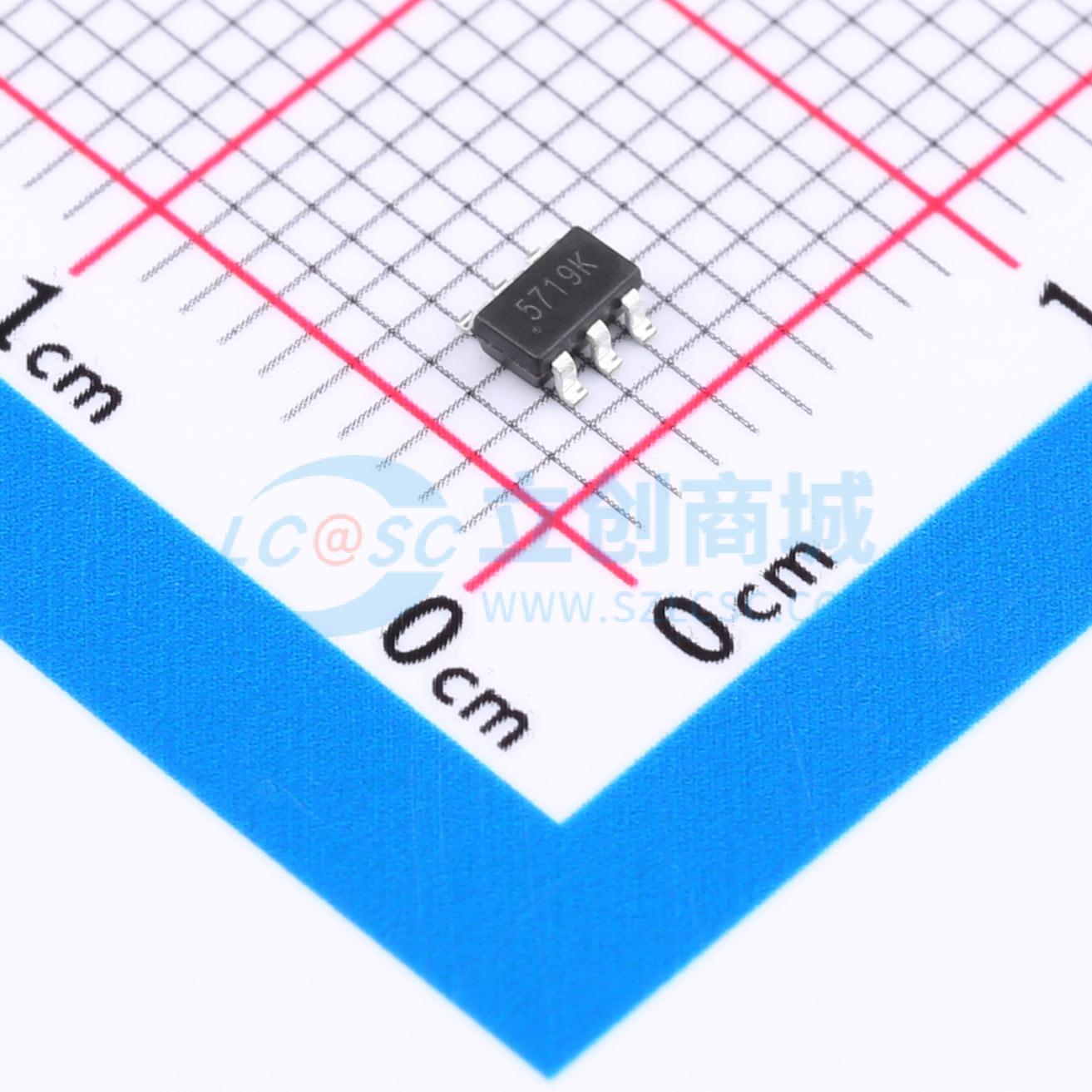

温馨提醒：图片仅供参考，商品以实物为准
G5719TB1U
高效率同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- G5719是一款高效单片同步降压调节器,采用恒定频率电流模式架构。工作电流仅为50μA,关断电流小于1μA。输入电压范围为2.5V至6V,适用于单节锂离子电池供电的应用。开关频率为1MHz,支持低输出电压,内置软启动功能和过温保护。
- 品牌名称
- GMT(致新)
- 商品型号
- G5719TB1U
- 商品编号
- C2982577
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 50uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
G5719是一款采用恒定频率、电流模式架构的高效单片同步降压稳压器。工作时的电源电流仅为50μA，在关断状态下降至<1μA。2.5V至6V的输入电压范围使G5719非常适合单节锂离子电池供电的应用。100%占空比提供了低压差操作，延长了便携系统中的电池运行时间。开关频率内部设定为1MHz，允许使用小型表面贴装电感和电容。内置的同步开关提高了效率，并消除了对外部肖特基二极管的需求。内置软启动功能消除了可能损坏系统的冲击电流。
商品特性
高效率：高达95%
低静态电流：运行时仅为50μA
内部软启动功能
2A输出电流
2.5V至6V输入电压范围
1MHz开关频率
无需肖特基二极管
在压降操作中100%占空比
0.6V参考电压允许低输出电压
关断电流<1μA
电流模式操作，具有出色的线路和负载瞬态响应
过温保护
符合RoHS标准
电源良好指示
