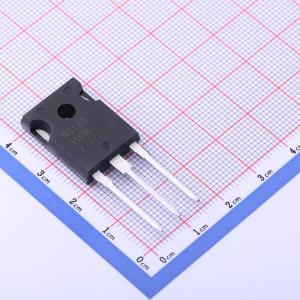

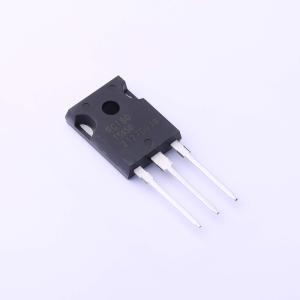

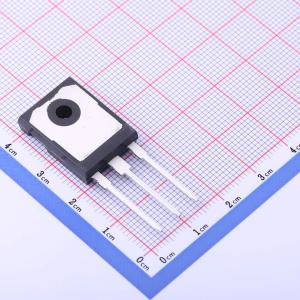

RGT80TS65DGC13
650V、40A场截止型沟槽绝缘栅双极晶体管（IGBT）
SMT扩展库PCB免费打样
- 描述
- 特性：低集电极-发射极饱和电压。 低开关损耗。 短路耐受时间5μs。 内置超快软恢复FRD（RFN系列）。 无铅镀铅；符合RoHS标准。应用：通用逆变器。 UPS
- 品牌名称
- ROHM(罗姆)
- 商品型号
- RGT80TS65DGC13
- 商品编号
- C2981748
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 40A | |
| 耗散功率(Pd) | 234W | |
| 输出电容(Coes) | 87pF | |
| 正向脉冲电流(Ifm) | 120A | |
| 集射极饱和电压(VCE(sat)) | 2.1V@40A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极阈值电压(Vge(th)) | 5V@27.6mA | |
| 输入电容(Cies) | 2.21nF | |
| 开启延迟时间(Td(on)) | 34ns | |
| 关断延迟时间(Td(off)) | 119ns | |
| 反向恢复时间(Trr) | 58ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 36pF |
