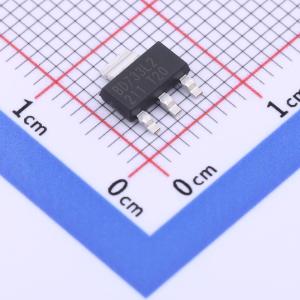

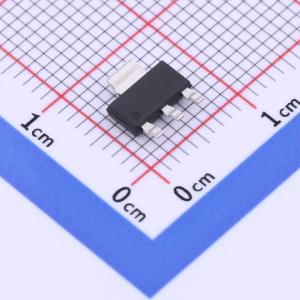

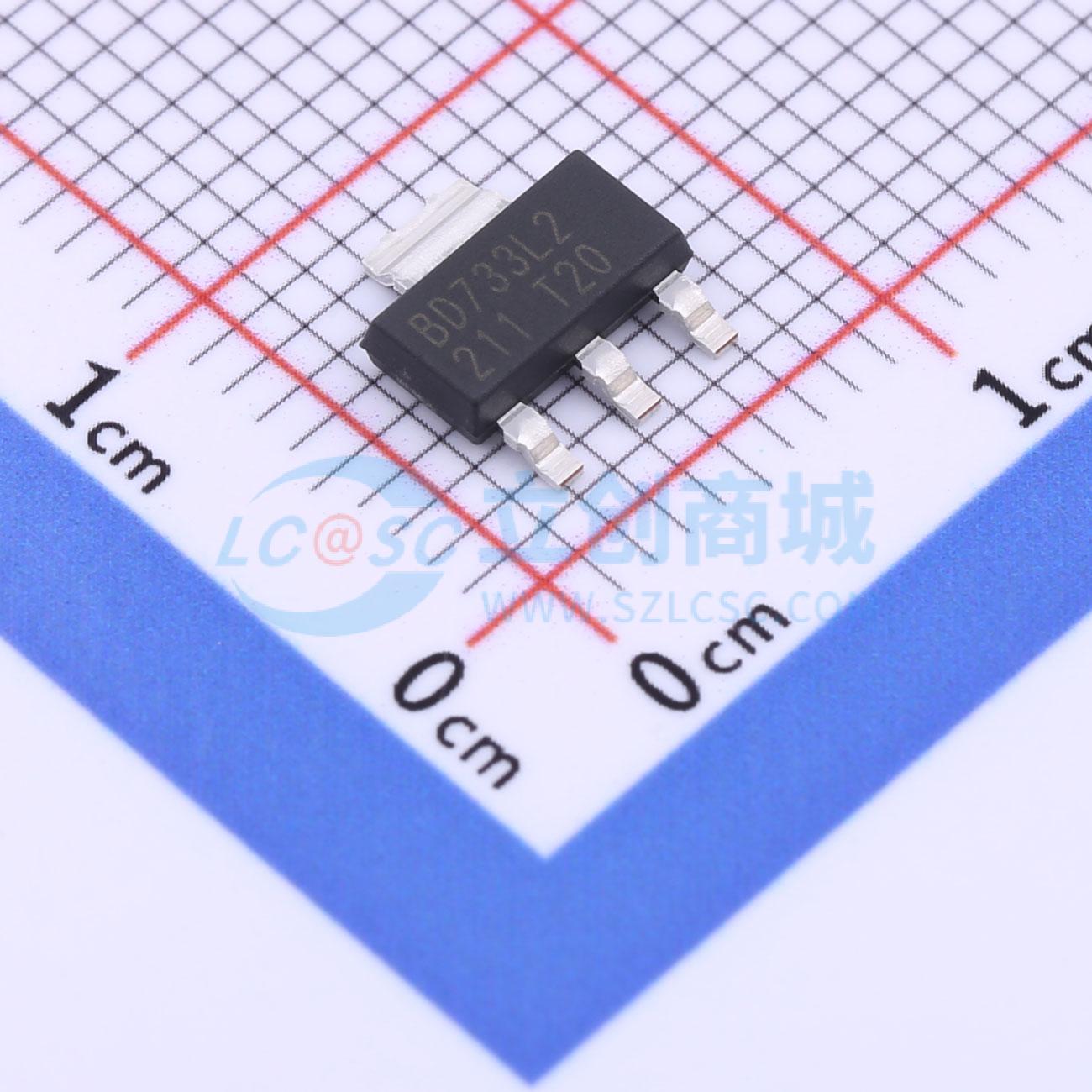

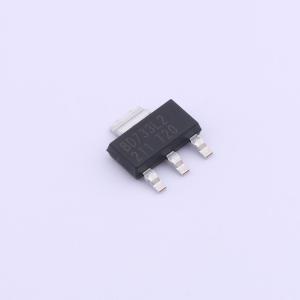

BD733L2FP3-CE2

Ultra Low Quiescent Current LDO Regulator

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是低静态电流调节器，具有50V绝对最大电压、±2%的输出电压精度、200mA输出电流和6μA（典型值）的电流消耗。这些调节器非常适合需要直接连接到电池且电流消耗低的应用。陶瓷电容器可用于输出电容器相位补偿。此外，这些IC还具有过流保护功能，可防止设备因短路而损坏，并集成了热关断功能，可在过载条件下保护设备免受过加热影响。
品牌名称: ROHM(罗姆)
商品型号: BD733L2FP3-CE2
商品编号: C2981755
商品封装: SOT-223-4
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

商品概述

BD7xxL2EFJ-C、BD7xxU2EFJ-C、BD7xxL2FP-C、BD7xxL2FP3-C 是低静态电流稳压器，其绝对最大电压为 50V，输出电压精度为±2%，输出电流为 200mA，电流消耗为 6μA（典型值）。因此，这些稳压器非常适合需要直接连接电池且电流消耗低的应用。陶瓷电容器可用于输出电容相位补偿。此外，这些 IC 还具备过流保护功能，可防止设备因短路而损坏，以及集成热关断功能，可在过载条件下防止设备过热。

商品特性

超低静态电流：6μA（典型值）
输出电流能力：200mA
输出电压：3.3V 或 5.0V（典型值）
高输出电压精度：±2%
使用 PMOS 输出晶体管实现低饱和电压。
集成过流保护，防止 IC 因输出短路而损坏。
集成热关断功能，在过载条件下防止 IC 过热。
低 ESR 陶瓷电容器可用作输出电容器。
HTSOP-J8、TO252-3、SOT223-4(F) 三种封装类型

应用领域

汽车（车身、音频系统、导航系统等）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	45V
	输出电压	3.3V
	输出电流	200mA
	电源纹波抑制比(PSRR)	63dB@(120Hz)

	属性	参数值
	压差	1V@(200mA)
	静态电流(Iq)	6uA
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
