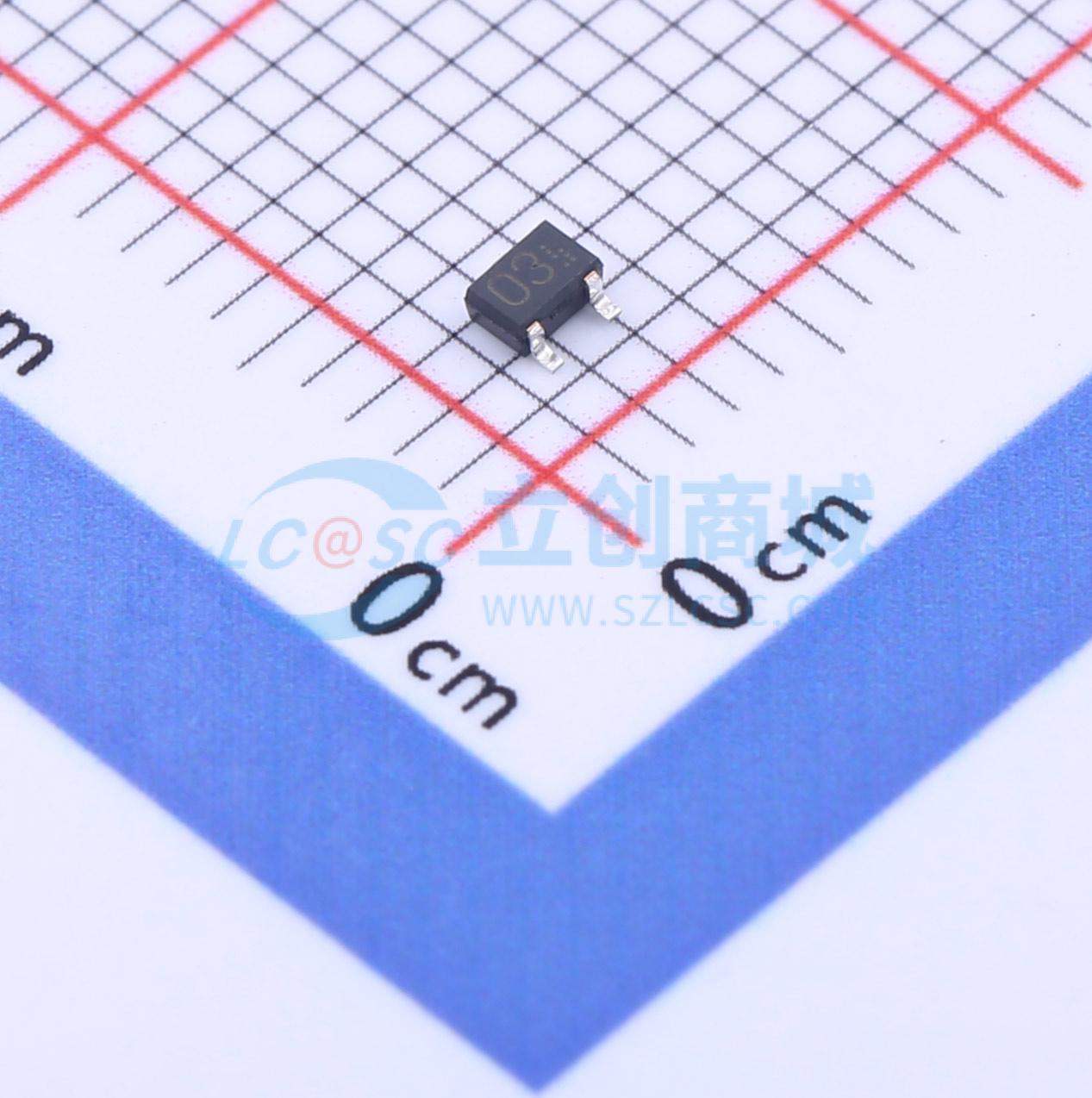

温馨提醒：图片仅供参考，商品以实物为准
DTC143TUAT106
NPN型，100mA、50V数字晶体管（内置偏置电阻晶体管）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：内置偏置电阻。 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路。 偏置电阻由完全隔离的薄膜电阻组成，允许输入负偏置，且完全消除寄生效应。 操作只需设置开/关条件，使电路设计简单。 无铅/符合RoHS标准。应用：开关电路。 反相器电路
- 品牌名称
- ROHM(罗姆)
- 商品型号
- DTC143TUAT106
- 商品编号
- C2981765
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 200mW | |
| 晶体管类型 | NPN |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 100@1mA,5V | |
| 射基极击穿电压(Vebo) | 5V | |
| 输入电阻 | 4.7kΩ | |
| 工作温度 | -55℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | 150mV@250uA,5mA | |
| 特征频率(fT) | 250MHz |
商品特性
- 内置偏置电阻
- 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路
- 偏置电阻由完全隔离的薄膜电阻组成，允许输入负偏置，还具有完全消除寄生效应的优点
- 操作时只需设置开/关状态，使电路设计更简单
- 互补PNP型：DTA143T系列
- 复合晶体管：EMH3/UMH3N/IMH3A/EMG3/UMG3N/FMG3A（PNP型）
- 无铅/符合RoHS标准
应用领域
- 开关电路
- 反相器电路
- 接口电路
- 驱动电路
