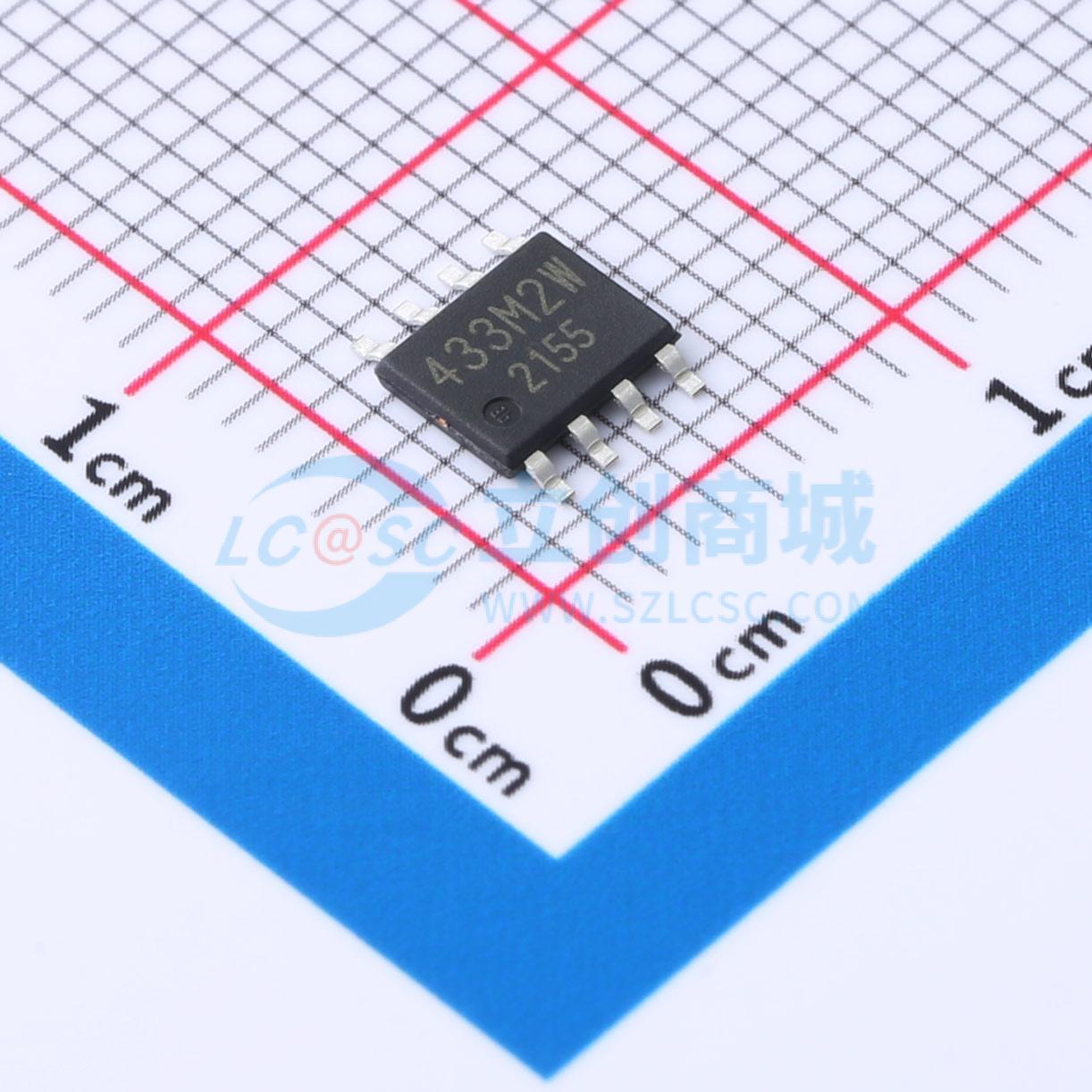

温馨提醒：图片仅供参考，商品以实物为准
BD433M2WEFJ-CE2
3.3V 或 5.0V 输出 200mA LDO 稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是低静态电流调节器，具有45V绝对最大电压，输出电压精度为±2%（3.3V或5.0V典型值），200mA输出电流和40μA（典型值）电流消耗。这些调节器非常适合需要直接连接到电池且电流消耗低的应用。CTL引脚的逻辑“高”使能设备，CTL引脚的“低”不使能设备。陶瓷电容器可用于输出电容器相位补偿。此外，这些IC还具有过流保护，以保护设备免受短路造成的损坏，以及集成的热关断功能，以保护设备在过载条件下过热。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD433M2WEFJ-CE2
- 商品编号
- C2981751
- 商品封装
- HTSOP-J8
- 包装方式
- 编带
- 商品毛重
- 0.228克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 42V | |
| 输出电压 | 3.3V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 65dB@(120Hz) | |
| 压差 | 450mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 40uA | |
| 噪声 | - | |
| 特性 | 带使能；过流保护；热关断 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品特性
- 低静态调节器，具有45 V绝对最大电压，输出电压精度为±2%（3.3 V或5.0 V：典型值），200 mA输出电流和40 μA（典型值）电流消耗
- 逻辑“高”电平使能设备，“低”电平禁止设备（仅W：包括开关）
- 陶瓷电容可用于输出电容相位补偿
- 具有过流保护，防止设备因短路损坏
- 集成热关断功能，在过载条件下保护设备免受过载
- 适用于汽车应用
- 宽温度范围：-40°C至+150°C
- 宽工作输入范围：3.0 V至42 V
- 低静态电流：40 μA（典型值）
- 输出电流：200 mA
- 高输出电压精度：±2%
- 输出电压：3.3 V或5.0 V（典型值）
- 使能输入（仅W：包括使能输入）
- 过流保护（OCP）
- 热关断保护（TSD）
- AEC - Q100合格（等级1）
应用领域
- 汽车（车身、音频系统、导航系统等）
