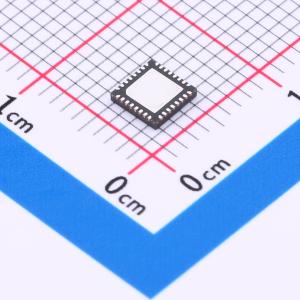

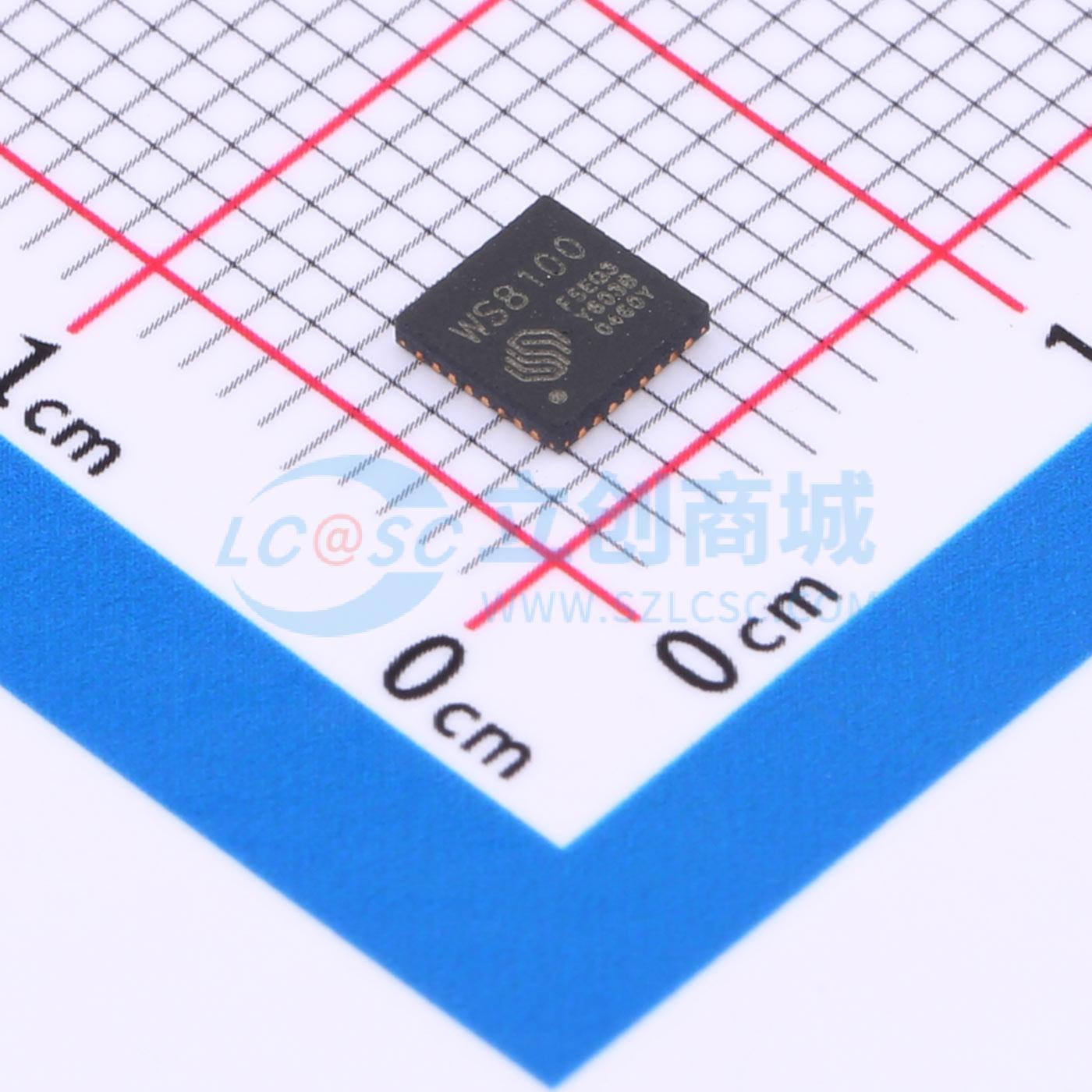

WS8100F5EQ3

WS8100是一款符合BLE 5.0规范的高性能低功耗蓝牙SOC芯片。片上集成了Balun，无需阻抗匹配网络，无需外挂晶振负载电容，无需外部32KHz晶振，最大限度地节省BOM成本。片上集成了高效率DC-DC降压转换器以实现超低功耗，适合用于高性价比可穿戴、物联网、遥控器、透传、POS、Homekit、Beacon等低功耗应用。

• 微控制器：32位高性能RISC核心，16MHz/32MHz时钟，512KB/1MB Flash，40KB缓存静态RAM（SRAM），2引脚cJTAG和JTAG调试支持无线升级（OTA）
• 外设：所有数字外设引脚均可连接任意GPIO，2个UART接口，硬件支持流控（CTS/RTS），2个同步串行接口（SSI）（SPI、MICROWIRE和TI），I²C，2路PWM输出，四个通用定时器模块，实时时钟（RTC），键盘控制器，正交解码器，AES - 128安全模块，集成电压检测，集成温度传感器，10位模数转换器（ADC）、1.3MSPS、8通道模拟多路复用器，支持16MHz IO时钟输出，高精度32KHz RC振荡器
• 射频部分：2.4GHz RF收发器，符合Bluetooth低功耗 (BLE) 5.0规范，-97dBm接收灵敏度，-20dBm ~ +7dBm的可编程输出功率，单端RF接口
• 软件特性：低功耗蓝牙5.0协议栈，集成Host和Controller协议栈
• 低功耗：工作电压范围：1.8至3.6V，芯片内部DC - DC转换器，MCU工作电流：1.4mA @ 16MHz，MCU休眠电流：0.6uA（IO唤醒），1.1uA（32KHz on、24K RAM on），1.0uA（32KHz on、8K RAM on），接收电流：8.5mA，发送电流：9.5mA @ +0dBm，16mA @ +7dBm
• 休眠平均功耗：1s间隔可连接广播：24uA，1s间隔连接保持：12uA，1s间隔不可连接广播：15uA
• 工具和开发环境：Keil编译器，JLINK
• 支持的Profiles：HID、ANSP、ASP、HRP、HTP、TIME、FMP、PXP、BLP

• HID遥控
• 键盘和鼠标游戏
• 配件玩具追踪器、行李牌
• 可穿戴设备
• 智能家庭和楼宇智能化：智能家电、智能照明、智能门锁、家庭网关、安防与监控
• 工业控制：物流自动化生产、人机交互、资产追踪管理
• 零售：电子货架和标签、广告、自动销售和支付
• 健康与医疗：血压计、温度计、血糖仪、体重秤、生命体征监控
• 运动和健身设备：跑步传感器、自行车传感器、运动手表、心律监测、健身房器械
