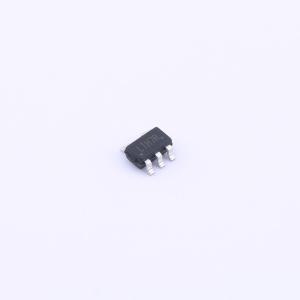

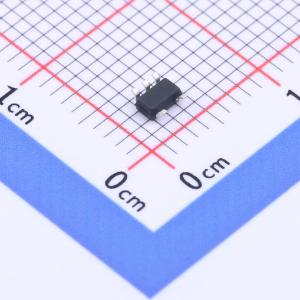

温馨提醒：图片仅供参考，商品以实物为准

SL4054

座充充电管理IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SL4054是恒流/恒压座充充电器芯片，主要应用于单节锂电池充电。无需外接检测电阻，其内部为MOSFET结构，因此无需外接反向二极管。 SL4054在大功率和高环境温度下可以自动调节充电电流以限制芯片温度。
品牌名称: Slkor(萨科微)
商品型号: SL4054
商品编号: C2980827
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

SL4054是恒流/恒压座充充电器芯片，主要应用于单节锂电池充电。无需外接检测电阻，其内部为MOSFET结构，因此无需外接反向二极管。 SL4054在大功率和高环境温度下可以自动调节充电电流以限制芯片温度。它的充电电压固定在4.2V，充电电流可以通过外置一个电阻器进行调节。当达到浮充电压并且充电电流下降到设定电路的1/10时，SL4054自动终止充电过程。当输入电压移开之后，SL4054自动进入低电流模式，从电池吸取少于2uA的电流。当SL4054进入待机模式时，供电电流小于25uA。 SL4054还可以监控充电电流，具有电压检测、自动循环充电的特性，并且具有一个指示管脚指示充电终止状态和输入电压状态。

商品特性

可达500mA的可编程充电电流
无需外接MOSFET、检测电阻、反向二极管
恒流/恒压模式操作，具有热保护功能
可通过USB端口为锂电池充电
具有1%精度的预设充电电压
待机模式下电流为20uA
2.9V涓流充电电压
软启动限制了浪涌电流
采用SOT23-5封装

应用领域

手机、掌上电脑、MP3播放器
蓝牙耳机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 20 个)

个

起订量：20 个3000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~5.5V
	最大充电电流	500mA
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-65℃~+125℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	20uA
