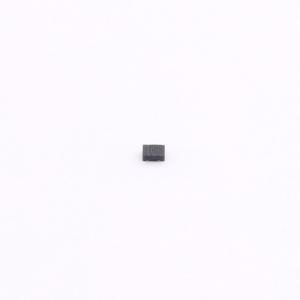

温馨提醒：图片仅供参考，商品以实物为准
WE24DF-B
ESD 24V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PPP(W) 200 VRWM(V) 24 VBR(V) 32 VC(V) 50 IPP(A) 3 IR(uA) 1 CJ(pF) 17
- 品牌名称
- Slkor(萨科微)
- 商品型号
- WE24DF-B
- 商品编号
- C2980835
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 36V；50V | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压 | 32V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 17pF |
商品概述
WE24DF-B是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。WE24DF-B的最大电容仅为17pF，用于保护对寄生效应敏感的系统，使其免受过压和过流瞬态事件的影响。它符合IEC 61000-4-2（ESD）标准（4级 ±15KV空气放电、±8KV接触放电）、极快速带电设备模型（CDM）ESD和电缆放电事件（CDE）等要求。 WE24DF-B采用超小型DFN1006封装。每个WE24DF-B器件可保护一条数据线，为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。
商品特性
- IEC61000-4-2（ESD）：±15kV（空气放电），±8kV（接触放电）
- IEC61000-4-4（EFT）：40A（5/50ns）
- IEC61000-4-5（浪涌）：3A（8/20μs）
- 每脉冲（tp = 8/20μs）200瓦峰值脉冲功率
- 工作电压：24V
- 低钳位电压
- 低漏电流
应用领域
- 串行和并行端口
- 笔记本电脑、台式机、服务器
- 投影电视
- 手机及配件
- 便携式仪器
- 外设
