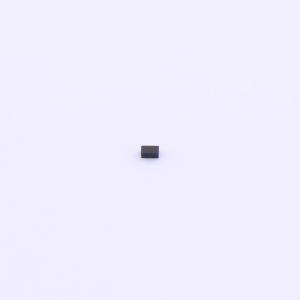

温馨提醒：图片仅供参考，商品以实物为准
WE05DF-BS
双向ESD 5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PPP(W) 60 VRWM(V) 5 VBR(V) 8.4 VC(V) 12 IPP(A) 5 IR(uA) 0.1 CJ(pF) 18
- 品牌名称
- Slkor(萨科微)
- 商品型号
- WE05DF-BS
- 商品编号
- C2980831
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.5V | |
| 反向电流(Ir) | 100nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品特性
- 电容：15pF（典型值）
- 反向工作电压：5V
- IEC 61000-4-2（静电放电空气放电）：±25KV
- IEC 61000-4-2（静电放电接触放电）：±25KV
- IEC 61000-4-5（雷击 8/20μs）：5A
应用领域
- 智能手机和平板电脑
- 电视和机顶盒
- 可穿戴设备
- 个人数字助理
