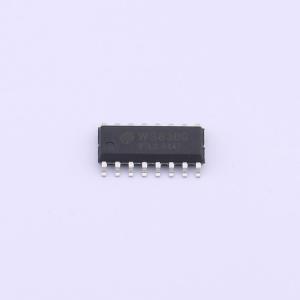

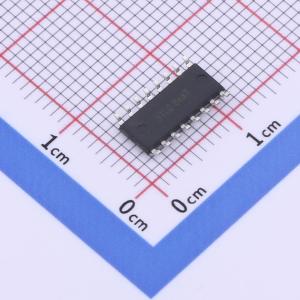

WS8300F5ES16

WS8300是一款符合BLE 5.0规范的高性能低功耗蓝牙SOC芯片。片上集成了Balun，无需阻抗匹配网络，无需外挂晶振负载电容，无需外部32KHz晶振，最大限度地节省BOM成本。片上集成了高效率DC-DC降压转换器以实现超低功耗，适合用于高性价比可穿戴、物联网、遥控器、透传、POS、Homekit、Beacon等低功耗应用。

• 微控制器：
  • 32位高性能RISC核心
  • 16MHz/32MHz时钟
  • 256/512KB Flash
  • 28KB缓存静态RAM（SRAM）
  • 支持无线升级（OTA）
• 外设：
  • 1路UART接口，支持流控（CTS/RTS）
  • 1路SPI主模式
  • 1路Timer
  • 1路RTC
  • 1路正交解码器
  • 1路独立看门狗
  • 6路PWM
  • 14位GPADC、1.3MSPS、8通道
  • AES - 128安全模块
  • 集成电压检测
  • 集成温度传感器
  • 数字外设均可连接任意GPIO
  • 支持16MHz/12MHz IO时钟输出
  • 集成高精度32kRC振荡器
  • 集成Amic和内部增益放大器
  • 集成IrDA红外
  • 集成4.2 - 5V转3.3V LDO、支持锂电池
• 射频部分：
  • 2.4GHz RF收发器，符合低功耗
  • BLE5.0规范
  • BT Classic5.0规范
  • -96dBm接收灵敏度
  • 2.4G部分：
    • 支持100kbps、250kbps、500kpbs、1Mbps速率
    • 支持包结构可配
• 低功耗：
  • 工作电压范围：2.3至3.6V
  • 芯片内部DC-DC转换器
  • MCU工作电流：1.5mA@16MHz
  • MCU休眠电流：
    • 0.9μA（IO唤醒）
    • 0.9μA（32KHz on、20K RAM on）
    • 0.8μA（32KHz on、16K RAM on）
• 输出功率：-15dBm至+10dBm

• 鼠标键盘
• 蓝牙语音遥控器
• Mesh智能灯
• 防丢器
• 可穿戴设备
• 无线玩具
• 医疗设备
• 工业控制
• 蓝牙Key
• ETC车载单元
