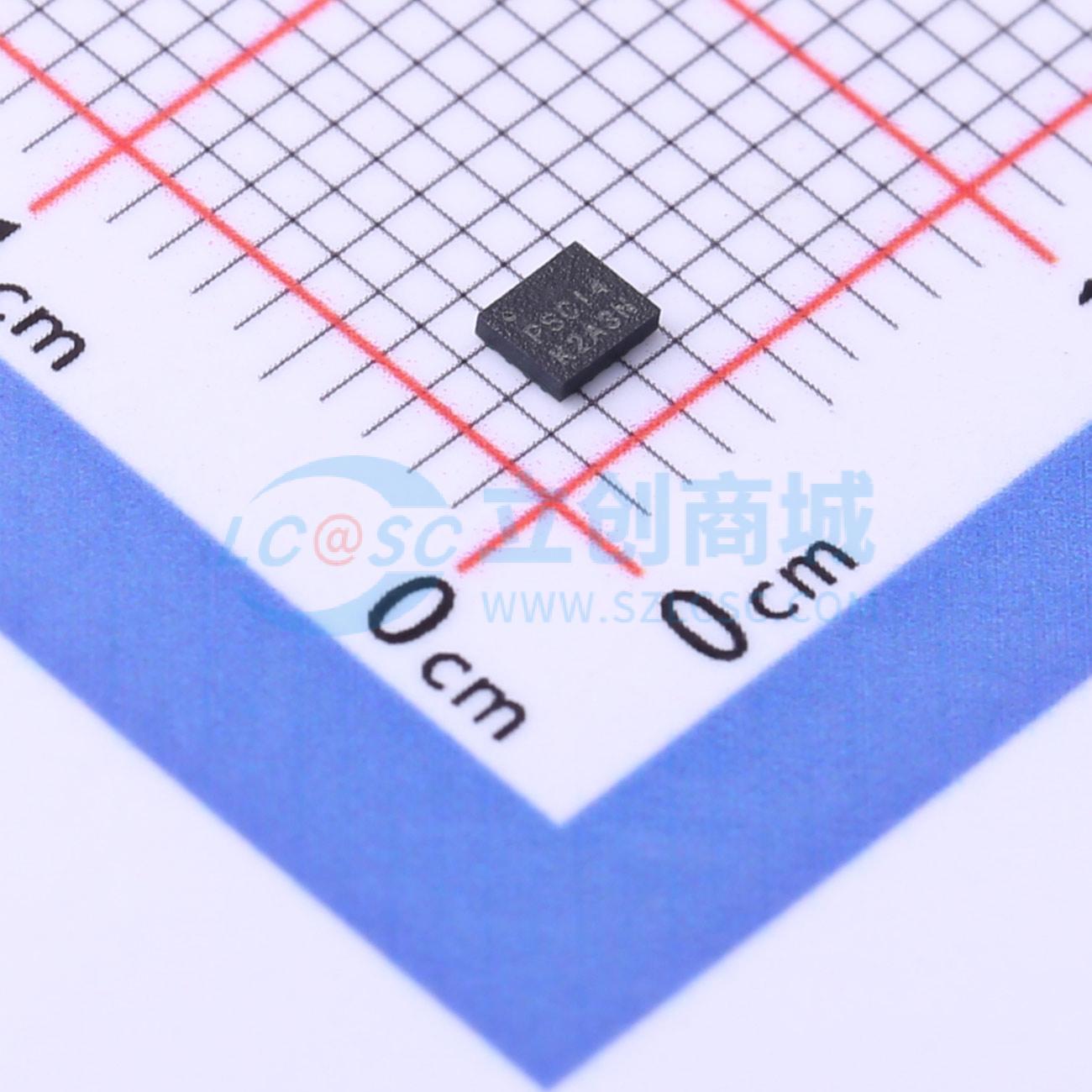

温馨提醒：图片仅供参考，商品以实物为准
SGM72112BYULB18G/TR
SGM72112B12位双极性射频开关，支持0.1GHz至3.8GHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGM72112B是一款双单刀六掷（2xSP6T）天线开关，支持从0.1GHz到3.8GHz的频率范围。该设备具有低插入损耗和高隔离度，适用于高线性接收应用，特别适合载波聚合的多样性接收。
- 品牌名称
- Weedspread(萍生微)
- 商品型号
- SGM72112BYULB18G/TR
- 商品编号
- C2979894
- 商品封装
- ULGA-18(2x2.4)
- 包装方式
- 编带
- 商品毛重
- 0.064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 100MHz~3.8GHz | |
| 隔离度 | 30dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.8dB | |
| 工作电压 | 2.4V~4.8V | |
| 工作温度 | -40℃~+85℃ |
商品概述
SGM72112B是一款双单刀六掷（2xSP6T）天线开关，支持0.1GHz至3.8GHz频段。该器件具有低插入损耗和高隔离度的特性，适用于高线性度接收应用，还具备高线性度性能优势。SGM72112B应用于载波聚合应用中的分集接收。 SGM72112B在绝缘体上硅（SOI）工艺上集成了单刀十二掷（SP12T）射频开关和MIPI控制器，内置用于开关控制信号的驱动器和解码器，使其在射频路径频段和路由选择方面具有灵活性。 只要不施加外部直流电压，射频路径无需外部隔直电容，可节省PCB面积和成本。 SGM72112B采用绿色ULGA-2.4×2-18L封装。
商品特性
- 电源电压范围：2.4V至4.8V
- 先进的绝缘体上硅（SOI）工艺
- 频率范围：0.1GHz至3.8GHz
- 低插入损耗：3.8GHz时为0.6dB（典型值）
- 兼容MIPI RFFE接口
- 无需外部隔直电容
- 采用绿色ULGA-2.4×2-18L封装
应用领域
- 3G/4G应用载波聚合分集
