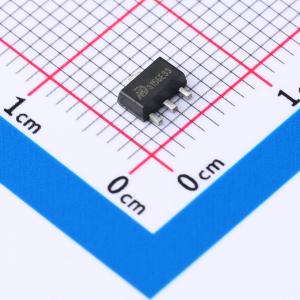

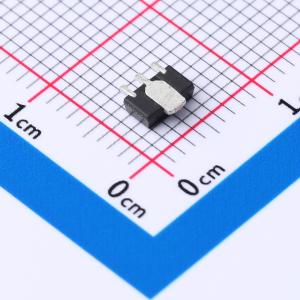

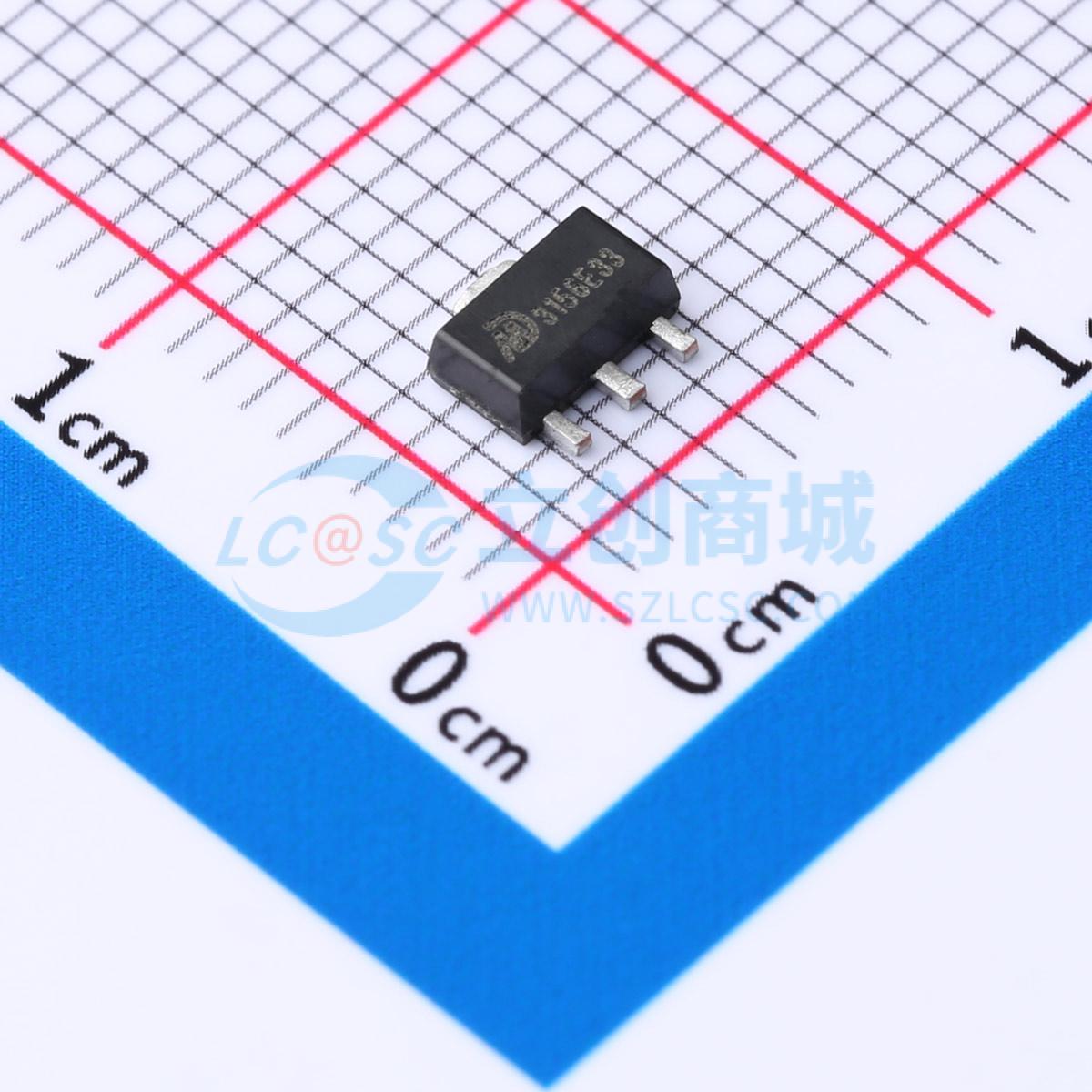

MD3156E33PA1

1.1V启动，1MHz，300mA输出电流，低静态电流同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MD3156是一款升压转换器，可从低电压源提供升压后的输出电压。由于采用了专利设计，它能在低至1.1V的输入电压下启动，且待机电流仅为15μA，是单节碱性/镍氢电池应用的理想选择。1MHz的开关频率允许使用小型、薄型电感器和陶瓷电容器，从而最大限度地减小了方案尺寸
品牌名称: 明达微
商品型号: MD3156E33PA1
商品编号: C2978520
商品封装: SOT-89-3L
包装方式: 编带
商品毛重: 0.11克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(1)输出5V以内方案

商品参数

商品概述

MD3156是一款升压转换器，可从低压电源提供升压输出电压。由于其独特的设计，它能在低至1.1V的极低输入电压下启动，且待机电流仅为15μA，是单节碱性/镍氢电池应用的理想选择。 1MHz的开关频率允许使用小型、薄型电感和陶瓷电容，从而最小化解决方案的占用空间。电流模式PWM设计采用内部补偿，减少了外部元件数量。 MD3156提供SOT23 - 3、SOT23 - 5和SOT89 - 3封装。

商品特性

在Vin = 2.7V、VOUT = 3.3V时，效率高达95%
典型待机电流为15μA
1MHz开关频率允许使用小型电感和输出电容
输入自举功能允许使用小型输入电容或不使用输入电容
低至1.1V的低Vin启动电压，非常适合单节碱性电池应用
最大输出电流高达300mA
低噪声PWM控制
内部补偿电流模式控制
内部同步整流器
提供SOT23 - 3L、SOT23 - 5L和SOT89 - 3L封装

应用领域

高压电源转换
汽车应用
工业分布式电源应用
电池供电设备
办公自动化仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 5 个)

个

起订量：5 个1000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.1V~5V
	输出电压	3.3V
	输出电流	300mA
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	8uA
	开关管(内置/外置)	内置
	输出类型	固定
