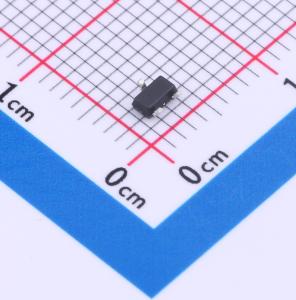

温馨提醒：图片仅供参考，商品以实物为准
MD3156E30QA3
低静态电流同步升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MD3156是一款低输入电压启动的电流模式DC-DC升压转换器,可在低至1.1V的输入电压下启动,并提供高达300mA的输出电流。其1MHz的开关频率允许使用小型电感和陶瓷电容,从而减小解决方案尺寸。内部同步整流设计降低了外部元件数量,提高了效率。
- 品牌名称
- 明达微
- 商品型号
- MD3156E30QA3
- 商品编号
- C2978528
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 1.1V~3.6V | |
| 输出电压 | 1.8V~3.6V | |
| 输出电流 | 300mA | |
| 开关频率 | 1MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 同步整流 | 是 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 15uA | |
| 开关管(内置/外置) | 内置 |
商品概述
MD3156是一款升压转换器，可从低压电源提供升压输出电压。由于其独特的设计，它能在低至1.1V的极低输入电压下启动，且待机电流仅为15μA，是单节碱性/镍氢电池应用的理想选择。 1MHz的开关频率允许使用小型、薄型电感和陶瓷电容，从而减小了方案尺寸。电流模式PWM设计采用内部补偿，减少了外部元件数量。 MD3156提供SOT23 - 3、SOT23 - 5和SOT89 - 3封装。
商品特性
- 在Vin = 2.7V、VOUT = 3.3V时，效率高达95%
- 典型待机电流为15μA
- 1MHz开关频率可使用小型电感和输出电容
- 输入自举功能允许使用小型输入电容或无需输入电容
- 低至1.1V的低Vin启动电压，非常适合单节碱性电池应用
- 最大输出电流高达300mA
- 低噪声PWM控制
- 内部补偿电流模式控制
- 内部同步整流器
- 提供SOT23 - 3L、SOT23 - 5L和SOT89 - 3L封装
应用领域
- 高压电源转换
- 汽车应用
- 工业分布式电源应用
- 电池供电设备
- 办公自动化仪器
