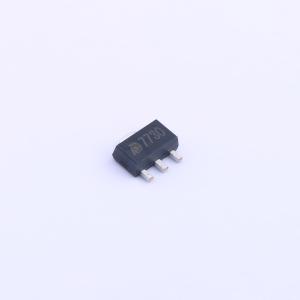

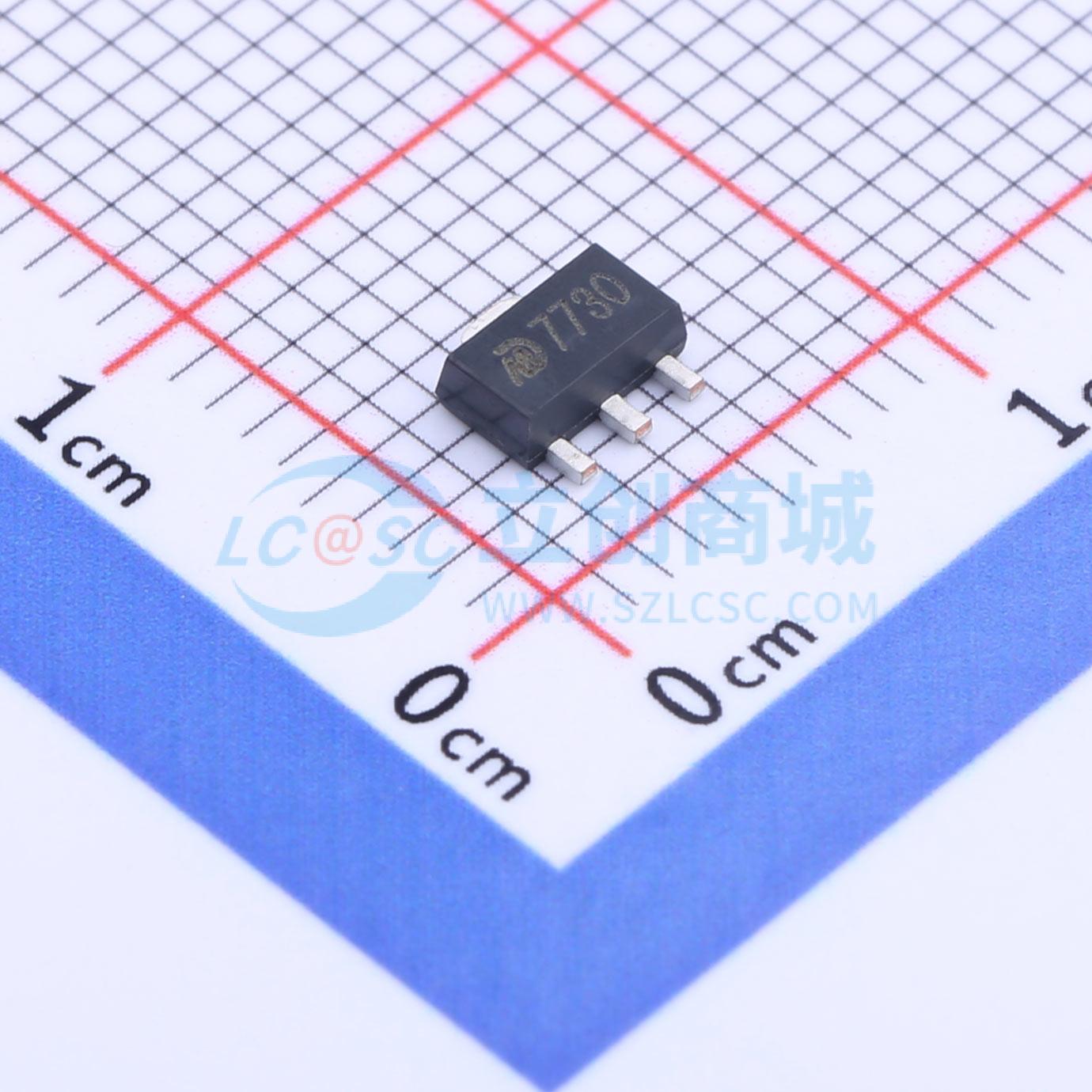

温馨提醒：图片仅供参考，商品以实物为准
MD7730
PFM控制DC-DC升压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MD77XX 系列产品是一种高效率、低纹波的PFM 控制型DC-DC 升压稳压芯片。该系列产品具有极低的启动电压和高输出电压精度。应用时仅需电感、电容、肖特基二极管三个外部元器件，就可完成将低输入的电池电压升压至所需的工作电压。
- 品牌名称
- 明达微
- 商品型号
- MD7730
- 商品编号
- C2978576
- 商品封装
- SOT-89-3L
- 包装方式
- 编带
- 商品毛重
- 0.103克(g)
- 立创商城设计参考
- DCDC升压-(2)电源输入3V~7V-(1)输出5V以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | - | |
| 输出电压 | 3V | |
| 输出电流 | 207mA | |
| 开关频率 | 110kHz | |
| 工作温度 | -20℃~+80℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 4uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
MD77XX 系列产品是一种高效率、低纹波的PFM 控制型DC-DC 升压稳压芯片。该系列产品具有极低的启动电压和高输出电压精度。应用时仅需电感、电容、肖特基二极管三个外部元器件，就可完成将低输入的电池电压升压至所需的工作电压。 MD77XX 芯片内部包括输出电压反馈和补偿网络、启动电路、振荡电路、PFM 控制电路、参考电压电路以及输出功率管。此芯片采用PFM 控制方式，在大范围内可获得较低的输出纹波和高效率。 MD77XX 可提供SOT-89-3、SOT-23-3、SOT-89-5 及SOT-23-5 封装形式。在SOT-89-5 及SOT-23-5 封装形式中，通过CE 使能端，可方便控制芯片的开关，使芯片的功耗达到最小。
商品特性
- 低启动电压：典型值为 0.75V ，（Iout = 1mA 时）
- 带载能力：当 Vin = 3.0V ， Vout = 5.0V 时， Iout = 200mA
- 低静态电流： 4uA（Typ）
- 低关断电流： 0.1uA
- 高效率： 88% （Typ）
- 输出电压精度： ± 2.5%
应用领域
- PDA、MP3 Player、电动玩具、无线鼠标等便携式电池供电设备
- 照相机、视频设备、通信设备的稳压电源
- 单、双节电池供电设备的电源部分
- 给LED 灯提供能源
