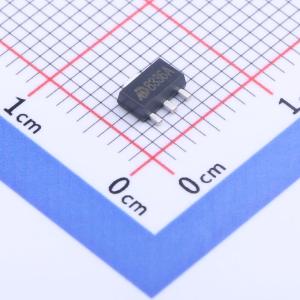

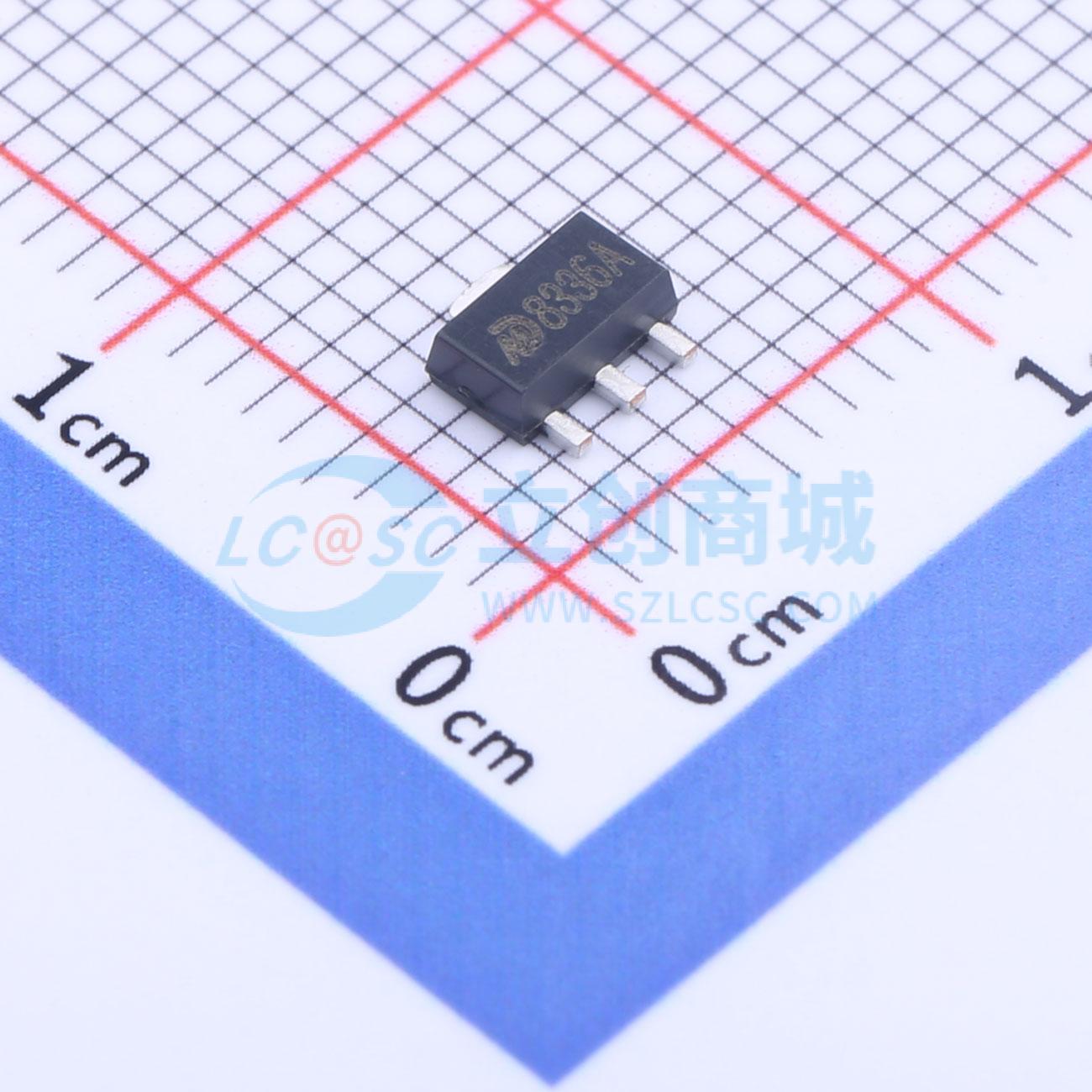

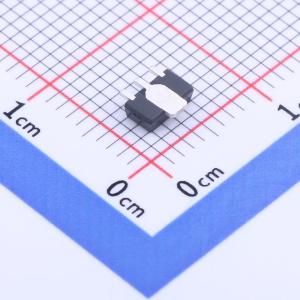

温馨提醒：图片仅供参考，商品以实物为准
MD8336A
High Voltage Low Power Consumption LDO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款采用CMOS工艺制造的高压（最高40V）低功耗低压差稳压器（LDO）。它可以提供高达300mA的电流，同时仅消耗1.5μA的静态电流。它由一个参考电压发生器、一个误差放大器、一个电流折返电路、一个相位补偿电路和一个驱动晶体管组成。
- 品牌名称
- 明达微
- 商品型号
- MD8336A
- 商品编号
- C2978533
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.102克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 40V | |
| 输出电压 | 3.6V | |
| 输出电流 | 550mA | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.3V@(300mA) | |
| 静态电流(Iq) | 1.5uA | |
| 特性 | 过热保护；过流保护；热关断 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
MD83XX是一款采用CMOS工艺制造的高压（最高40V）、低功耗、低压差线性稳压器（LDO）。它能够提供高达300mA的电流，而静态电流仅为1.5μA。它由基准电压发生器、误差放大器、折返式限流电路、相位补偿电路以及驱动晶体管组成。
商品特性
- 超低静态电流：1.5μA
- 最大输入电压：40V
- 输出电压高精度：±2%
- 最大输出电流：300mA
- 压差：4mV（输出电流为1mA时）
- 温度稳定性：±50ppm/℃
- 保护电路：限流、折返式限流、热关断
- 输出电容：兼容低ESR陶瓷电容
应用领域
- 智能穿戴设备
- 长寿命电池供电设备
- 便携式移动设备，如手机、相机等
- 无线通信设备
