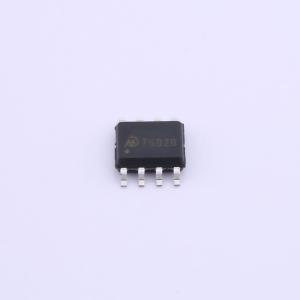

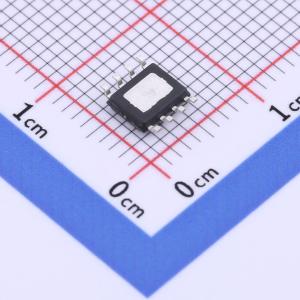

MD7682B50SF4

5V可调、高电源抑制比、低噪声LDO，带通/断开关的2A CMOS稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 6V耐压，输出防倒灌，2A电流输出，静态功耗40uA,可调电压输出，压差0.16mv/mA
品牌名称: 明达微
商品型号: MD7682B50SF4
商品编号: C2978521
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

MD7682系列是采用CMOS工艺制造的高精度、低噪声、高电源抑制比（PSRR）、低压差线性稳压器（LDO），具有高输出电流能力。它在消耗60μA静态电流的情况下，可提供高达2A的电流。内部电路包括基准电压发生器、误差放大器、驱动晶体管、过流保护电路、短路保护电路、热关断电路和相位补偿电路。MD7682默认作为固定输出电压稳压器工作（默认输出电压：5V），使用外部电阻分压器可实现低至0.7V的可调输出电压。其他特性包括使能功能和可调电流限制。

商品特性

高精度：±2%
低静态电流：65μA
压差：250mV@3.3V/2A
最大输出电流：2A
输入电压范围：2~6V
输出电压噪声：100μVrms@VOUT = 3.3V
高PSRR：75dB @ 1kHz
温度稳定性：±40ppm/℃
开/关逻辑 = 高电平使能
待机电流：10nA
附加功能：反向电流保护、输出电压可调、电流限制可调、使能禁用有效时的输出电容放电电路
保护电路：限流、短路和热保护
输出电容：兼容低ESR陶瓷电容，2.2μF以上
符合RoHS标准的“绿色”/无卤产品
8引脚外露焊盘SOIC（ESOP8）和4引脚TO252封装

应用领域

智能穿戴设备
长寿命电池供电设备
便携式移动设备，如手机、相机等
无线通信设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调；固定
	工作电压	6V
	输出电压	700mV~5V；5V
	输出电流	2A
	电源纹波抑制比(PSRR)	75dB@(1kHz)
	压差	370mV@(2A)

	属性	参数值
	静态电流(Iq)	65uA
	噪声	100uVrms
	特性	热关断；带使能；短路保护；过流保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
